一、简介：

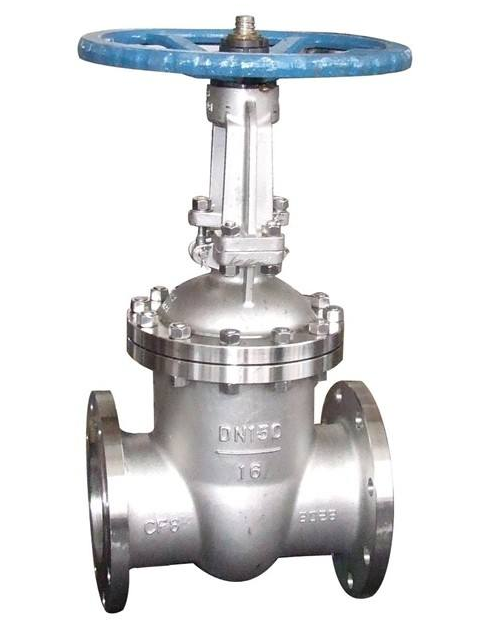

Z41W不锈钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。不锈钢闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
二、特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、性能参数：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
Z41W-16P~25P |
16~25 |
1.6~2.5 |
≤ 150 |
弱腐蚀性介质 |
|
Z41Y-16P~25P |
||||
|
Z41W-16R~25R |
||||
|
Z41Y-16R~25R |
||||
|
Z41W-40P~63P |
40~63 |
4.0~6.3 |
≤ 150 |
弱腐蚀性介质 |
|
Z41Y-40P~63P |
||||
|
Z41W-40R~63R |
||||
|
Z41Y-40R~63R |
||||
|
Z41Y-100P~160P |
100~160 |
10.0~16.0 |
≤ 150 |
弱腐蚀性介质 |
|
Z41Y-100R~160R |
||||
|
Z41H-40P~200P |
40~200 |
4.0~20.0 |
≤ 200 |
硝酸类 |
|
|
四、 零部件材料：
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
Z41W-16P~25P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
石棉石墨或柔性石墨 |
|
Z41Y-16P~25P |
堆焊硬质合金 |
|||
|
Z41W-16R~25R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
本体材料 |
|
|
Z41Y-16R~25R |
堆焊硬质合金 |
|||
|
Z41W-40P~63P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
聚四氟乙烯 |
|
Z41Y-40P~63P |
堆焊硬质合金 |
|||
|
Z41W-40R~63R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
本体材料 |
|
|
Z41Y-40R~63R |
堆焊硬质合金 |
|||
|
Z41Y-100P~160P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯 |
|
Z41Y-100R~160R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
||
|
Z41H-40P~200P |
铬镍钛不锈钢 |
不锈钢 |
不锈钢或不锈钢+硬质合金 |
柔性石墨 |
|
Z41H-40R~200R |
铬镍钼钛不锈钢 |
不锈钢 |
不锈钢或不锈钢+硬质合金 |
柔性石墨 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
