一、简介：

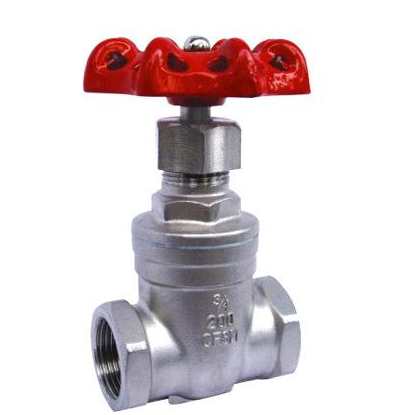

Z11H内螺纹闸阀因介质中常有硬质颗粒和纤维性的污垢等物体，该阀在管道系统中作为启闭装置，能起到极好的作用，其推动方式有手动、气动及电动等。因介质中常有硬质颗粒和纤维性的污垢等物体，该阀在管道系统中作为启闭装置，能起到极好的作用，其推动方式有手动、气动及电动等。因介质中常有硬质颗粒和纤维性的污垢等物体，该阀在管道系统中作为启闭装置，能起到极好的作用，其推动方式有手动、气动及电动等。内螺纹闸阀因介质中常有硬质颗粒和纤维性的污垢等物体，该阀在管道系统中作为启闭装置，能起到极好的作用，其推动方式有手动、气动及电动等。
二、结构特点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
三、技术参数：
适用介质：水、蒸汽、油品
适用温度：≤425℃
阀体材质：铸铁、球墨铸铁、铜、碳钢、不锈钢
四、零部件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢 CF8M/CF8 |
|
2 |
闸板 |
不锈钢 CF8M/CF8 |
|
3 |
阀杆 |
不锈钢 SS316/SS304 |
|
4 |
阀盖 |
不锈钢 CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
五、主要外形及连接尺寸：
|
口经 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
