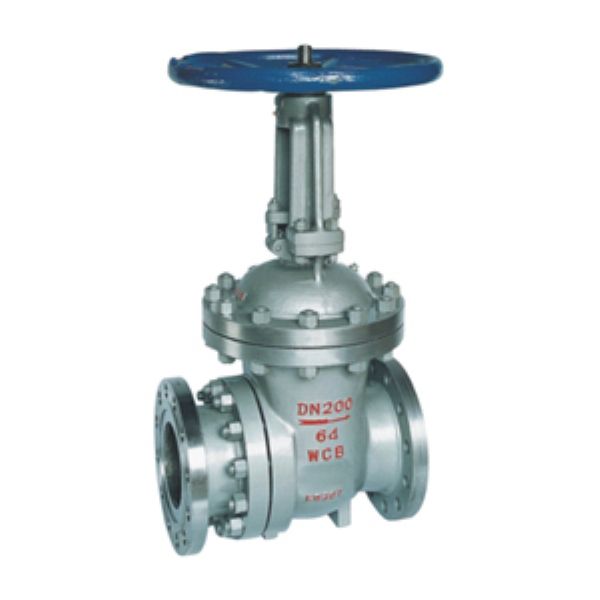

一、简介:
PZ41H排渣闸阀适用于公称压力PN1.6~6.4MPa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。排渣闸阀适用于火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,适用介质为灰水混合物,渣水混合物(渣水比16).
二、结构特点:
1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接
2、启闭件采用半密封副强制密封,性能优良
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性
6、中大口径设置滚动轴承,启闭轻松。
三、制造标准:
设计与制造:GB12234 GB2595
法兰尺寸:GB9113 JB/T79
压力温度:JB/T74 GB9131
结构长度:GB/T12221
对焊连接尺寸:---
检验与试验:JB/T9092 GB13927
四、性能参数:
工作温度 |
≤100℃ |
阀体材料 |
碳钢WCB |
适用介质 |
灰渣水混合物,渣水比≥1:15,最大类径≤50mm |
五、主要外形及连接尺寸:
型号 |
公称通径 |
主要尺寸/mm Main dimensions |
||||||
L |
D |
D1 |
D2 |
b |
Z-ød |
H |
||
PZ41H-10C |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
|
100 |
300 |
220 |
180 |
150 |
24 |
8-ø18 |
685 |
|
150 |
350 |
285 |
240 |
212 |
28 |
8-ø22 |
790 |
|
200 |
400 |
340 |
295 |
268 |
30 |
12-ø22 |
885 |
|
250 |
450 |
405 |
355 |
320 |
32 |
12-ø26 |
1015 |
|
300 |
500 |
460 |
41O |
370 |
34 |
12-ø26 |
1190 |
|
350 |
550 |
520 |
470 |
430 |
38 |
16-ø26 |
1350 |
|
400 |
600 |
580 |
525 |
482 |
40 |
16-ø30 |
1460 |
|
500 |
700 |
715 |
650 |
585 |
46 |
20-ø33 |
1820 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
