一、简介:

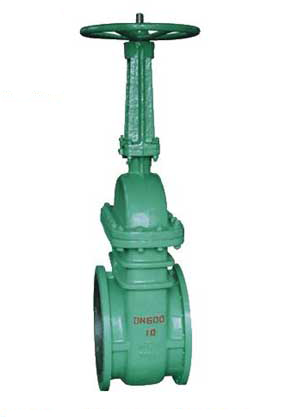

NKZ44H真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该真空隔离闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。真空闸阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用,实现零泄漏阀盖填料室设有真空密封机构,具有自胀押金压紧作用,并且,各连接面采用高强膨胀材料密封,使系统与大气隔离,具有很好的真空密封性能。
二、特点:
1、法兰采用法兰螺栓连接,支管两端为法兰连接或对焊连接。
2、采用平行双密封副双向密封,结构简单,维修方便,密封可靠,性能优良,使用寿命长。
3、密封副的相对运动,摩擦力小、启闭轻松。
4、设计了真空密封结构填料室,隔离真空可靠。
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。
6、法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
三、零件材料:
阀 体 |
WCB |
ZGCr5Mo |
1Cr18Ni9Ti |
|
阀 盖 |
WCB |
ZGCr5Mo |
1Cr18Ni9Ti |
|
支 架 |
WCB |
WCB |
1Cr18Ni9Ti |
|
闸 板 |
WCB |
ZGCr5Mo |
1Cr18Ni9Ti |
|
阀 杆 |
2Cr13 |
38CrMoA1 |
1Cr18Ni9Ti |
|
阀 座 |
25 |
304 |
304 |
|
密封环 |
膨胀柔性石墨 |
|||
填 料 |
膨胀柔性石墨+软金属 |
|||
阀杆螺母 |
ZCuA110Fe3 |
四、技术参数:
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
DKZ941H-10C |
10 |
1.0 |
≤425 |
水、蒸汽、空气 |
DKZ941H-16C |
16 |
1.6 |
||
DKZ941H-25 |
25 |
2.5 |
||
DKZ941H-40 |
40 |
4.0 |
||
DKZ941H-63 |
63 |
6.3 |
||
DKZ941H-100 |
100 |
10.0 |
||
DKZ941Y-10I |
10I |
1.0 |
≤550 |
|
DKZ941Y-16I |
16 |
1.6 |
||
DKZ941Y-25I |
25 |
2.5 |
||
DKZ941Y-40I |
40 |
4.0 |
||
DKZ941Y-63I |
63 |
6.3 |
||
DKZ941Y-100I |
100 |
10.0 |
