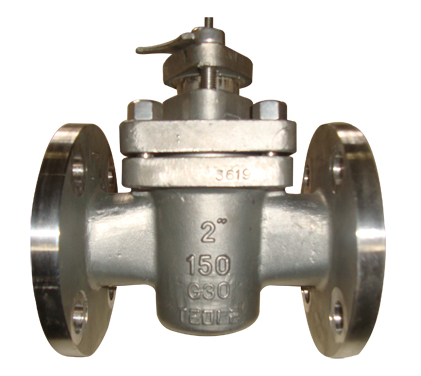

一、简介:
X41F美标旋塞阀适用于公称压力CLASS150-900LBS,工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。通过安装平衡阀可以将系统的总水量控制在合理的范围内,从而克服"流量大,小温差"的不合理运行工况。还可以有效地解决供热(空调)系统中存在的室温冷热不均问题。旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不 锈钢制成的该类阀门是食品工业和制药工的zui佳选择。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
二、特点:
①、X41F美标旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。
②、旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。
③、旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不 锈钢制成的该类阀门是食品工业和制药工的zui佳选择。
三、零部件材料:
阀体、阀盖 |
塞体 |
调节阀 |
调节垫片 |
O形圈 |
工作温度 |
适用介质 |
WCB |
WCB |
F6 |
PTFE |
氟橡胶 |
-29~340℃ |
水、蒸汽、天然气、石油、石油产品、硝酸、醋酸 |
A105 |
A105 |
F6 |
||||
CF8 |
F304 |
F304 |
||||
CF3 |
F316 |
F316 |
PTFE |
耐酸220℃ |
|
|
CF8M |
F304L |
F304L |
||||
CF3M |
F316L |
F316L |
四、技术参数:
公称压力 |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |
五、主要外形及连接尺寸:
磅级 |
尺寸 |
d |
L |
D |
D1 |
D2 |
b |
z-φd |
f |
Lo |
H |
X |
W |
150 |
1/2 |
13 |
108 |
89 |
60 |
35 |
- |
4-16 |
2 |
149 |
121 |
- |
- |
3/4 |
19 |
117 |
98 |
70 |
43 |
- |
4-16 |
2 |
149 |
121 |
- |
- |
|
1 |
25 |
140 |
128 |
79 |
51 |
11 |
4-16 |
2 |
181 |
124 |
- |
- |
|
21/2 |
38 |
165 |
127 |
98 |
73 |
14 |
4-16 |
2 |
229 |
140 |
- |
- |
|
2 |
51 |
178 |
152 |
121 |
92 |
16 |
4-19 |
2 |
305 |
159 |
- |
- |
|
21/2 |
64 |
191 |
178 |
140 |
105 |
17 |
4-19 |
2 |
460 |
191 |
- |
- |
|
3 |
76 |
203 |
191 |
152 |
127 |
19 |
4-19 |
2 |
460 |
191 |
- |
- |
|
4 |
102 |
229 |
229 |
191 |
157 |
24 |
8-19 |
2 |
762 |
229 |
- |
- |
|
6 |
152 |
267 |
279 |
241 |
216 |
25 |
8-22 |
2 |
- |
536 |
222 |
305 |
|
8 |
203 |
292 |
343 |
298 |
270 |
29 |
8-22 |
2 |
- |
565 |
400 |
460 |
|
10 |
254 |
330 |
406 |
362 |
324 |
30 |
12-25 |
2 |
- |
616 |
400 |
460 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
