一、简介：

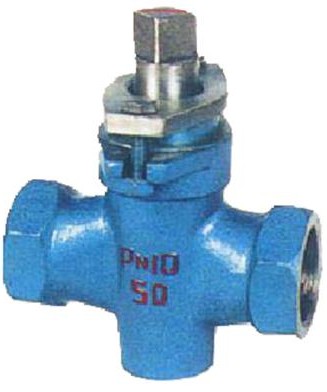

X13W二通内螺纹不锈钢旋塞阀是一个有孔的圆柱体，绕垂只于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀的主要供开启和关闭管道和设备介质之用，广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。X13W二通内螺纹不锈钢旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道例如：三通旋塞阀。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
二、特点：
1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好。
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。
三、技术参数:
展示产品型号：X13W-1.0P
管道连接方式：螺纹连接
适用介质范围：硝酸、醋酸
公称压力范围：1.0Mpa/10公斤
四、主要外形及连接尺寸：
|
公称通径 |
管螺纹 |
尺寸（mm） |
||||
|
L |
□S |
□S1 |
h2 |
H |
||
|
15 |
1/2 |
85 |
30 |
12 |
26 |
99 |
|
20 |
3/4 |
90 |
36 |
16 |
34 |
124 |
|
25 |
1 |
110 |
46 |
18 |
38 |
133 |
|
32 |
11/4 |
130 |
55 |
18 |
45 |
152 |
|
40 |
11/2 |
150 |
60 |
26 |
55 |
212 |
|
50 |
2 |
170 |
75 |
28 |
74 |
260 |
|
65 |
21/2 |
220 |
90 |
32 |
82 |
295 |
|
80 |
3 |
250 |
105 |
36 |
125 |
327 |
|
100 |
4 |
300 |
140 |
46 |
135 |
425 |
五、零部件材料：
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X13W-1.0P |
不锈钢 |
不锈钢 |
不锈钢 |
油浸石棉盘根、柔性石墨 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
