一、简介：

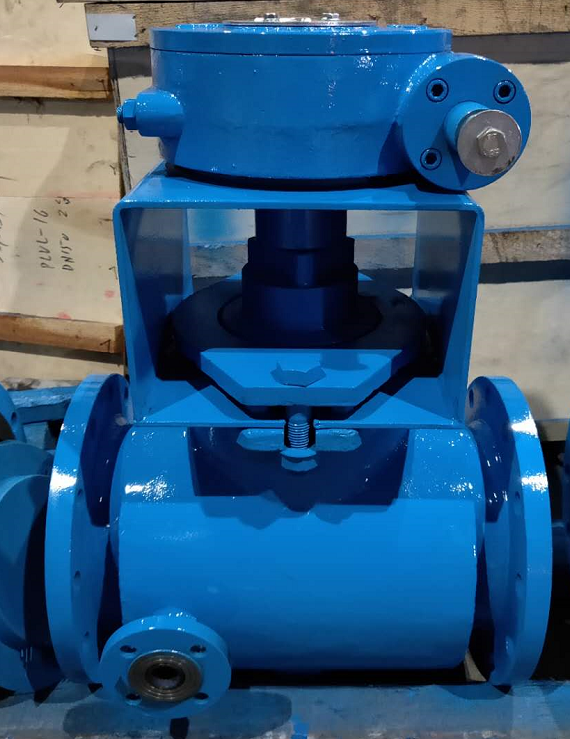

保温沥青阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口，两个连接口可以通蒸汽或导热油以便循环、从而达到对介质所需要的温度，防止介质结晶。 BX43W、BX44W沥青专用保温旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。
二、产品特点：
1、夹套采用碳素钢管焊接比铸造的更加耐压牢固。
2、采用整体式夹套结构设计，更能均匀地保温、保冷。
3、保温入口有法兰、螺纹两种形式供用户选择，也可定制入口连接方式及规格大小。
4、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。
三、产品性能规范:
|
型号 |
公称压力 |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体 |
密封 |
||||
|
BX43W-1.6C |
1.6 |
2.0 |
1.6 |
沥青及厚质油类 |
≤425 |
|
BX44W-1.6C |
1.6 |
2.0 |
1.6 |
||
四、产品尺寸:
|
公称通径 |
L |
D |
D1 |
D2 |
b |
F |
n-φd |
H |
S |
|
|
50 |
二通 |
250 |
160 |
125 |
100 |
18 |
3 |
4-φ18 |
250 |
30×30 |
|
三通 |
250 |
160 |
125 |
100 |
18 |
3 |
4-φ18 |
|||
|
65 |
二通 |
300 |
180 |
145 |
120 |
20 |
3 |
4-φ18 |
280 |
40×40 |
|
三通 |
300 |
180 |
145 |
120 |
20 |
3 |
4-φ18 |
|||
|
80 |
二通 |
300 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
320 |
45×45 |
|
三通 |
300 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
