一、简介：

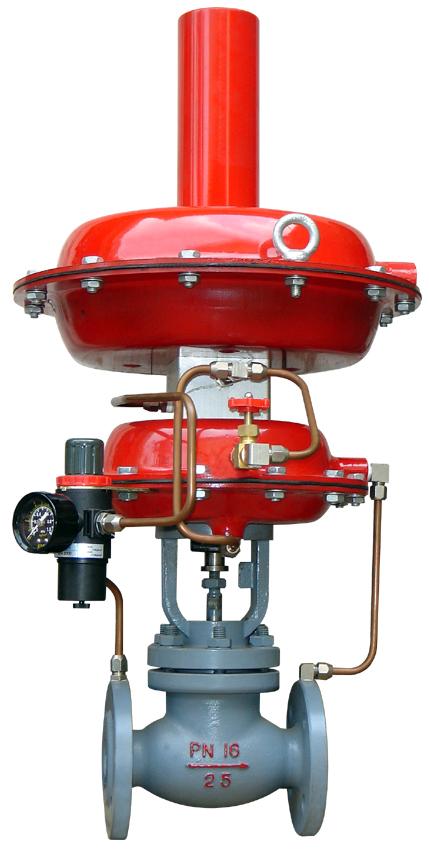

ZZYVP自力式氮封阀无需外加能源，利用被调介质自身能量为动力源。自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。现已广泛应用于连续送气的天然气采输，城市煤气以及冶金、石油、化工等工业生产部门。阀特点：控制精度高，可比一般ZZY型直接操作型调压阀高一倍左右。调节压差比大（如阀前0.8MPa、阀后0.001MPa）特别适合微压气体控制。压力设定在指挥器上实现，因而方便、快捷、省力省时可在运行状态下连续设定。
二、特点：
1、自力式氮封阀控制精度高，可比一般ZZY型直接操作型调压阀高一倍左右。
2、调节压差比大（如阀前0.8MPa、阀后0.001MPa）特别适合微压气体控制。
3、压力设定在指挥器上实现，因而方便、快捷、省力省时可在运行状态下连续设定。
三、零部件材料：
阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13
1、主阀
2、主阀阀芯
3、主阀执行机构
4、节流阀
5、减压阀
6、指挥器阀芯
7、检测机构
8、预设弹簧
9、指挥器
四、技术参数：
| 公称通径 DN(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
| 阀座直径 (mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 额定流量系数 KV | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 压力调节范围 Kpa | 0.5~7 5~20 15~50 30~150 | |||||||||||
| 公称压力 PN(MPa) | 1.0 1.6 | |||||||||||
| 被调介质温度 ( ℃ ) | -20~90 | |||||||||||
| 流量特性 |
快开 |
|||||||||||
| 调节精度 (%) | ≤ 3 | |||||||||||
| 执行机构薄膜 有效面积 (cm 2 ） |
200 | 280 | 400 | |||||||||
| 允许泄漏量 | 符合 ANSIB16.104-1976 IV 级 | |||||||||||
五、主要外形及连接尺寸：
| 公称通径 (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 法兰端面距 (L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
|
H |
610 | 610 | 630 | 630 | 640 | 710 | 720 | 730 | 800 | 930 |
| H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 |
| φ | 310 | 400 | ||||||||
| D | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
| D 1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D 2 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 |
| n-d | 4-14 | 4-18 | 8-18 | 8-22 | ||||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
