自力式温度调节阀（调节阀）产品详情-浙江百佳自控阀门有限公司

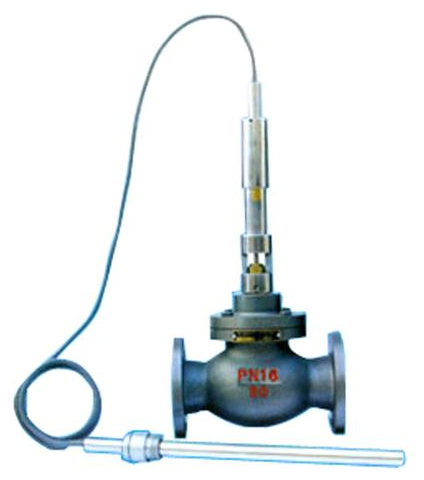

自力式温度调节阀

型号：ZZW

产品时间：2019/6/24 15:23:30

简要描述：

ZZW自力式温度调节阀由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭(加热型)；当被控介质温度升高，控制阀门开启(冷却型)。

一、简介：
ZZW自力式温度调节阀又称温控阀、自力式温度控制阀、温度调节阀、温度控制阀。由控制阀门和温控器组成。按用途分为加热型和冷却型。由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭(加热型)；当被控介质温度升高，控制阀门开启(冷却型)。广泛应用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。该阀又称温控阀、自力式温度控制阀、温度调节阀、温度控制阀。由控制阀门和温控器组成。按用途分为加热型和冷却型。

二、工作原理：
自力式温度调节阀是利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。结构原理:本产品主要由阀体、阀座、阀瓣、阀盖、温包、调节螺母等零部件组成。根据被调介质出口温度高低自动调节热源入口阀门开展大小，热源与被加热介质既可采用自成回路系统，也可采用直接混合加热系统。适用范围：采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行。

三、产品特点：
1、具有压力平衡功能，灵敏度高
2、低噪音，性能可靠，免于维护
3、采用标准模块化设计
4、采用进口定点调整器，质量可靠，具有超温保护功能
5、通过组合件，可以进行多项组合控制

四、零件材料：

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	2Cr13	304	316	316L
3	阀芯	2Cr13	304	316	316L
4	导向套	2Cr13	304	316	316L
5	阀盖	WCB	CF8	CF8M	CF3M
6	填料	聚四氟乙烯(PTFE)柔性石墨
7	温包	304	304	316	316L
8	导热管	304	304	316	316L
9	测温表	金属壳体/塑料表面

五、连接尺寸：

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250
L	二通	150	160	180	200	230	290	310	350	400	480	600	730
L	三通	150	160	180	200	230	290	310	350	400	480	600	730
H	二通	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	640
H	三通	140	140	150	160	180	200	222	230	270	280	306	474
H1	二通	500		540		580	640	700	750	820	950	1100	1280
H1	三通	500		540		580	640	700	750	820	950	1100	1280
H2		350
T		235		420		430			630			1000
d		25(护套直径φ28)
重量(Kg)		8	10	13	15	18	30	35	60	75	85	110	150

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
