一、简介：

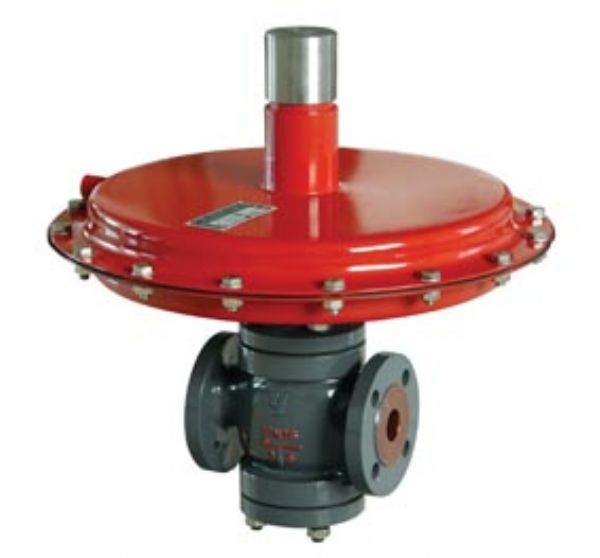

ZZV自力式微压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封，部分场合可取代本厂的ZZDG型供氮调节阀和ZZDX型泄氮调节阀。当阀前压力较低时（如阀前压力小于0.2MPa）可取代本厂的ZZYP-（10-16）Ⅱ型指挥器操作型自力压力调节阀。
二、特点级用途：
1、无需停止生产即可进行设定值的调整；
2、无填料,阀杆上,下活动时不存在磨擦,上密封绝对可靠；
3、执行机构敏感地件极为灵敏,极微小的压力变化会被感测出来；
4、阀体为四通形式,因面K,B型可通用一种阀体。
三、工作原理：
自力式微压调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表。这种自力式调节阀都利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。自力式调节阀是一个新的自力式调节阀种类。相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。应用实践证明，在闭式水循环系统（如热水供暖系统、空调冷冻水系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。
四、技术参数：
|
公称通径DN（mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
额定流量系统（KV） |
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
|
|
|
|
53 |
83 |
|||
|
额定行程（mm) |
6 |
8 |
10 |
15 |
20 |
||||
|
公称压力PN（MPa) |
0.10、1.0 |
||||||||
|
差压调节范围（KPa) |
0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、2～51、49～58、56～66、64～78、76～90、88～100 |
||||||||
|
介质温度（℃） |
≤80 |
||||||||
|
调节精度（%） |
≤10 |
||||||||
|
允许泄漏 |
ZZCP/ZZVP |
10-4×阀额定容量（Ⅳ级） |
|||||||
|
量（1/h) |
ZZCN |
5×10-3×阀额定容量（Ⅱ级） |
|||||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
