一、简介：

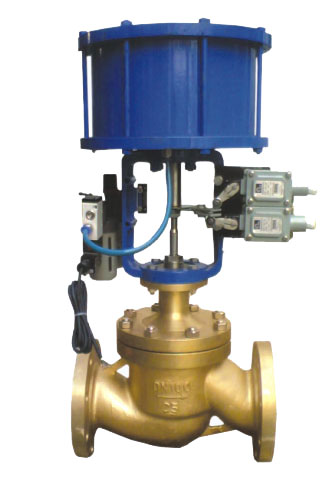

ZSPC氧气切断阀芯密封面材料可分为硬密封和软密封；按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用 于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点。执行机构和低流阻、双重密封结构的切断机构组成，执行机构动作速度快、推力大、具有弹簧复位功能、带手操作机构；阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构，使本产品成为一类快速动作、严密闭切断、安全可靠的高性能新型切断阀。
二、产品特点：
氧气切断阀阀芯密封面材料可分为硬密封和软密封；按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点，广泛应用于化工、石油、冶金、轻纺等工业生产过程的自动化控制系统中。
三、零部件：
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 |
阀体、阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯、阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4)、柔性石墨、 |
|||
|
垫片 |
增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
O型密封圈 |
耐油橡胶 |
|||
|
弹簧 |
60Si2Mn |
|||
|
推杆 |
2Cr13 |
|||
|
手轮 |
HT200 |
|||
|
适用工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
适用温度 |
硬密封：-30～+450℃ 软密封：-30～+180℃ |
|||
四、主要技术参数：
|
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
阀座直径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公称压力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||
|
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快 开 |
||||||||||
|
执行器型号 |
ZSPA/B-1、ZSNA/B-1 |
ZSPA/B-2、ZSNA/B-2 |
ZSPA/B-3、ZSNA/B-3 |
||||||||
|
作用形式 |
单作用型/双作用型 |
||||||||||
|
气源压力MPa |
0.4-0.7 |
||||||||||
|
泄漏量 |
软密封:O泄漏；硬密封：10-5×阀的额定容量 |
||||||||||
|
切断时间S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
