一、产品概述:

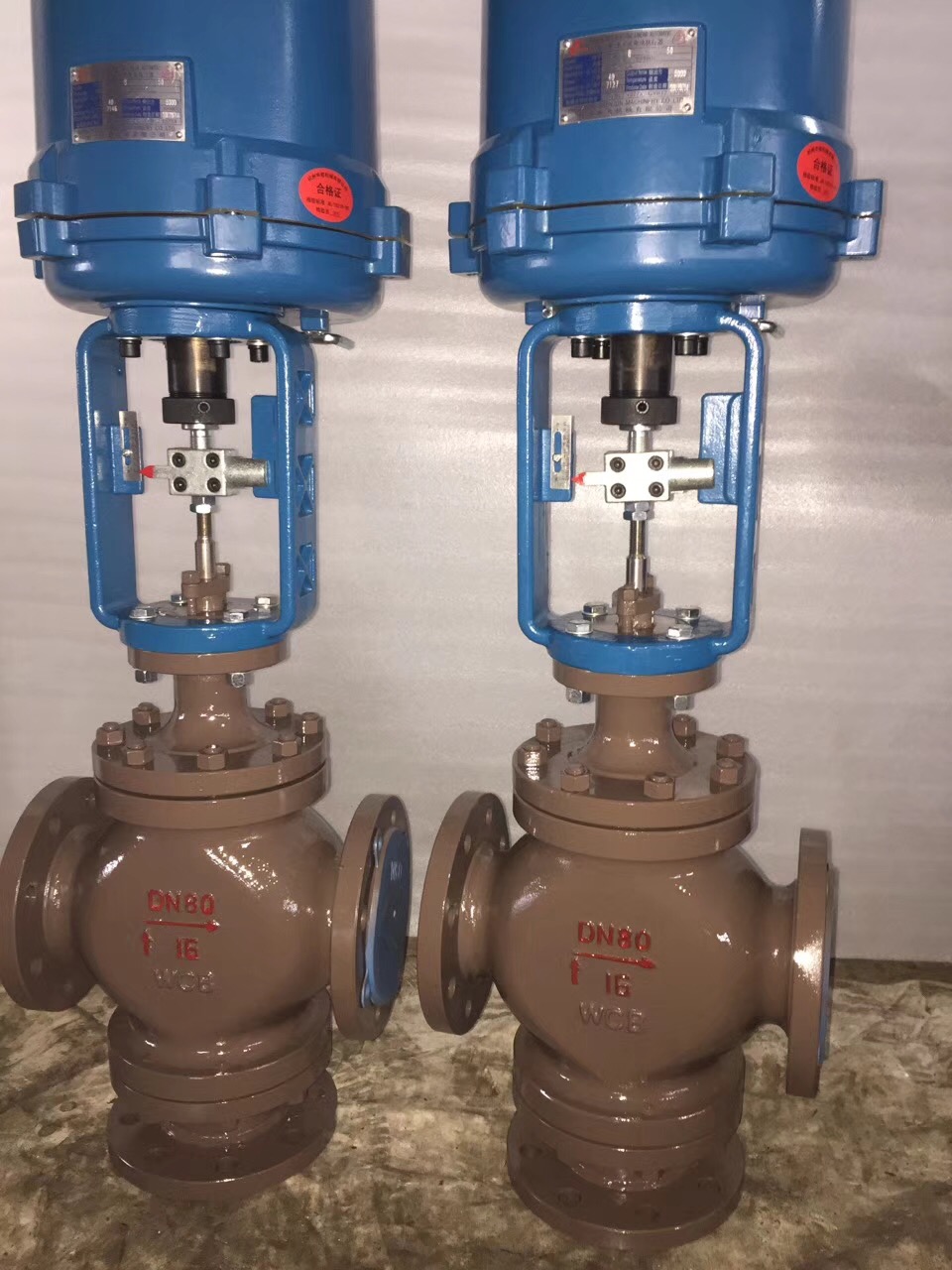

ZDLP电子式电动单座调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成。电源为220V.AC 50Hz,含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的(4-20mADC或1-5VDC)进行阀门的开度控制,达到调节介质压力流量、温度等目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。单座调节阀阀体为低阻流直通单座上导向结构。具有精度高、流量大、泄漏量小的特点,广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中。
二、产品特点:
由361L系列电子式电动执行机构和单座调节阀组成。电动执行机构内有伺系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节阀阀芯采用顶导向,适用与对泄露量要求严格,阀前后压差低及有一定粘度和含有纤维介质的场合。
三、阀体参数:
型式 |
直通单座铸造球型阀 |
公称通径 |
20、25、32、40、50、65、80、100、125、150、200mm |
公称压力 |
PN1.6、4.0、6.4MPa |
法兰标准 |
JB/T79.1-94、79.2-94等 |
材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
上阀盖 |
标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃ |
压盖型式 |
螺栓压紧式 |
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
四、执行机构:
型号 |
381LSA-08 |
381LSA-20 |
381 LSA -30 |
381 LSA -50 |
381 LSA -65 |
381 LSA -99 |
381 LSA -160 |
隔爆型号 |
381-08 |
381-20 |
381-30 |
381-50 |
381-65 |
381-99 |
381-160 |
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
最大行程L(mm) |
30 |
60 |
100 |
||||
工作速度(mm/S) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
主要技术参数 |
电源电压:220V/50Hz 输入信号:4-20mA或1-5V·DC 输出信号:4-20mA·DC |
||||||
防护等级:相当IP55 隔爆标志:ExdⅡBT4 手操功能:手柄 |
|||||||
环境温度:-25~+70℃环境湿度:≤95% |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
