一、简介：

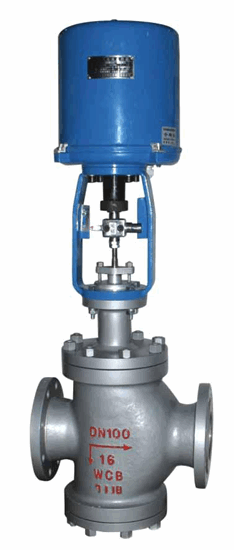

ZDLN电子式电动双座调节阀是由3610L系列电子式电动执行机构和低流阻直通单座调节机构组成（单座式）。电动执行机构内有伺服系统，无需另配伺服放大器，有输入信号入电源即可控制运转，连线简单。具有体积小.重量轻、流量大、调节精度高等特点。广泛应用于石油、化工、冶金、轻工等工业过程自动控制中。广泛应用于精确控气体、液体、蒸汽等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定 值，是符合IEC标准的通用调节阀产品。双座阀具有不平 衡力小、允许压差大、流通能力大等特点，适用于泄漏 要求不严、压差较大的干净介质场合，广泛应用于电 力、冶金、化工、石油、环保、轻工、设备等行业。
二、工作原理：
ZDLN电子式电动双座调节阀比相同公称通径电动单座调节阀通过量更大，因为电动双座调节阀阀座有上下两个阀芯，介质从阀体左侧流入，通过阀座和阀芯后由右侧流出。流通能力较单座阀可提高20%~25%。电动双座调节阀在使用时，介质作用在上下阀芯上的力可以互相抵消，所以不平衡力小，运行压差大。但是由于上下两个阀芯不容易同时关严，所以关闭时泄漏量较大。但因其流通能力强，允许使用压差比但做调节阀大，所以适用于对泄漏量要求和差压较大的场合。
三、性能指标：
| 性能指标 | ||||
| 项目 | 指标值（带定位器） | |||
| 基本误差% | ±5.0 | |||
| 回差% | 2.0 | |||
| 死区% | 3.0 | |||
| 始终点偏差% | ±2.5 | |||
| 额定行程偏差% | ±2.5 | |||
| 泄漏量1/h | 单座式 | 10-4*阀的额定容量 | ||
| 套筒式 | 10-3*阀的额定容量 | |||
四、主要外形及连接尺寸:
| 公称通径 | L | H1 | H | H2 | D | H3 | |||||||||||
| 常温 | 中温 | ||||||||||||||||
| PN6 | PN16 | PN40 | PN64 | PN6 | PN16 | PN40 | PN64 | PN6 | PN16 | PN40 | PN64 | PN40 | PN64 | ||||
| 20 | 187 | 194 | 194 | 206 | 45 | 52.5 | 52.5 | 62.5 | 539 | 546.5 | 546.5 | 556.5 | 696.5 | 706.5 | 205 | 225 | 100 |
| 25 | 184 | 197 | 197 | 210 | 50 | 57.5 | 57.5 | 67.5 | 556 | 563.5 | 563.5 | 573.5 | 713.5 | 723.5 | 260 | 225 | 130 |
| 40 | 222 | 235 | 235 | 251 | 65 | 72.5 | 72.5 | 82.5 | 713 | 720.5 | 720.5 | 730.5 | 890.5 | 900.5 | 260 | 225 | 158 |
| 50 | 254 | 267 | 267 | 286 | 70 | 80 | 80 | 87.5 | 721 | 731 | 731 | 738.5 | 901 | 908.5 | 260 | 225 | 163 |
| 65 | 276 | 292 | 292 | 311 | 80 | 90 | 90 | 100 | 835 | 845 | 845 | 855 | 1025 | 1035 | 370 | 310 | 194 |
| 80 | 298 | 317 | 337 | 337 | 92.5 | 97.5 | 97.5 | 105 | 859.5 | 864.5 | 864.5 | 872 | 1044.5 | 1052 | 370 | 310 | 203 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
