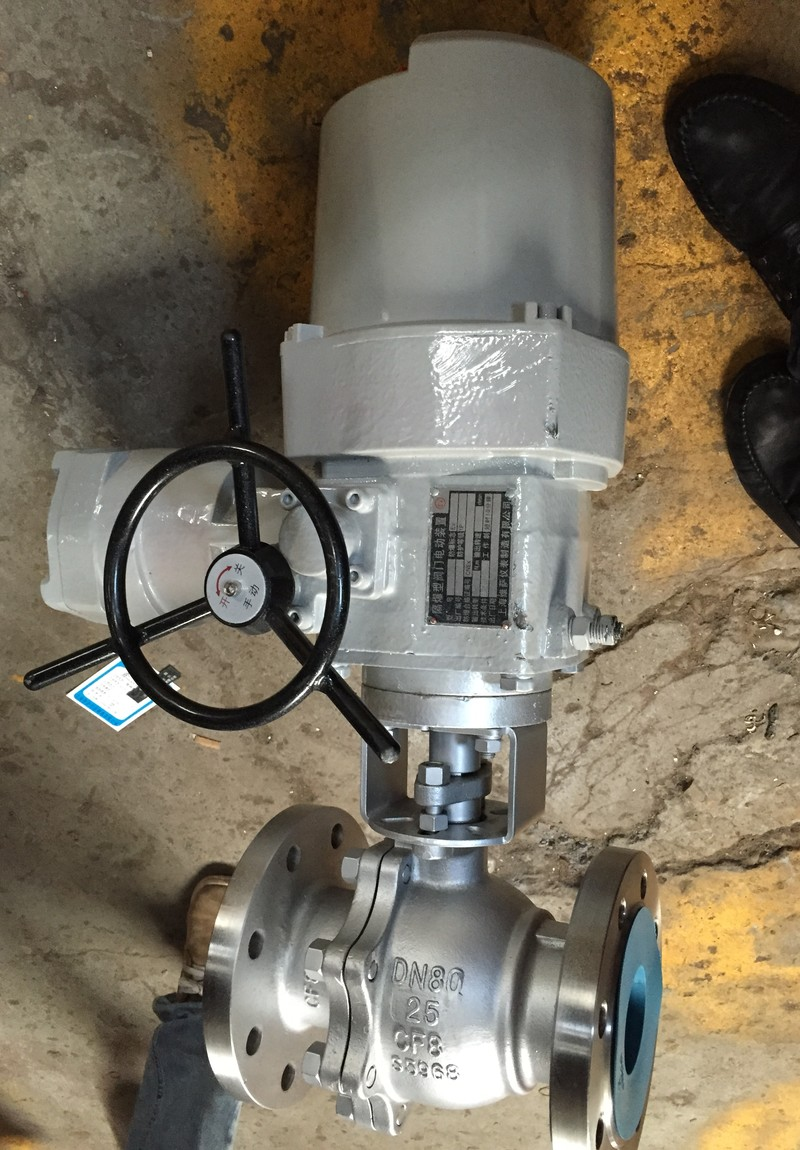

电动调节球阀

型号：ZDJR

产品时间：2019/6/24 9:50:02

简要描述：

ZDJR电动调节球阀是一种转角为90度的旋转类调工阀,密封性能优良,流通能力大,流阻系数小,结构简单,维修方便,使用寿命长,配用DKJ-II/III执行器引配日本工装,西德欧姆龙等高性能执行机构。

一、简介：
ZDJR电动调节球阀是一种转角为90度的旋转类调工阀,密封性能优良,流通能力大,流阻系数小,结构简单,维修方便,使用寿命长,配用DKJ-II/III执行器引配日本工装,西德欧姆龙等高性能执行机构。采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、特点：
1、ZDJR电动调节球阀电动执行器采用进口原部件，精密耐磨，回差极小，安全保证。
2、有双重限位、过热、过载保护（选择功能）。
3、免加油、免点检、防水防锈、且可减少电磁干扰。
4、球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
5、球阀与球体之间带防静电装置。
6、球阀阀杆防爆出设计,防火结构设计。
7、双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求。
8、双碟形弹片自动压紧填料设计。

三、技术参数：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数kv	17	33	62	95	146	232	350	439	810	1205	1912	3014	4306	6540	8750	11800
公称压力	PN1.6、6.4mpa
连接方式	法兰连接，按JB79-59标准
球阀转角	90⁰
阀体材料	铸钢，铸不锈钢
适用温度	常温型-40℃-180℃;高温型-40℃-450℃
执行机构	DKJ-II, III型PSAUTCMATICN CMBH, LNAR-KOSO, unic-Z电动执机构
输入信号	0-1MA 4-20MA 15V DC
基本误差	≤全行程的±2.5%
回差	≤全行程的±2%
死区	≤全行程的±3.0%
泄漏量	软密封，JB-T7387-94表2中的V级硬密封，JB/T7387-94表2中的V级

四、主要尺寸:

公称通径（DN）	不同开度角下的Kv值
温度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
