一、简介：

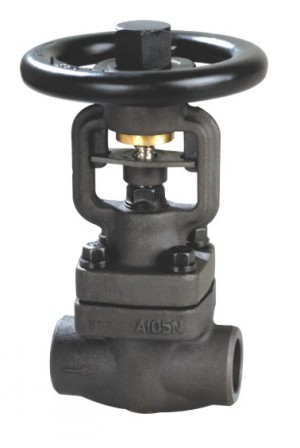

WZ61H波纹管锻钢闸阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (304L夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖。按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。 波纹管锻钢闸阀泄漏通常作为环境保护需要考虑的问题，尤其是管道介质为危险液体或气体时，一旦发生泄漏则相当危险。波纹管阀门设计了将波纹管焊接在阀盖和阀杆处，当阀杆升降移动时，可以使波纹管膨胀和压缩，所以在滑动或旋转的时候密封面不会有液体泄漏。
二、设计特点：
阀杆零泄漏
阀杆填料柔性石墨副密封
焊接阀座圈或阀体阀座整体密封
波纹管寿命达8000次
非升降阀杆
三、适用范围：
炼油
石化
太阳能发电
热油、蒸汽、地热能源
普通工业
四、设计标准：
设计制造：API 602, BS 5352, EN13709
结构长度：ASME B16.10， EN558，
法兰尺寸：ASME B16.5，EN1092
BW对焊端尺寸：ASME B16.25
螺纹端尺寸：ASME B1.20.1
承插焊端尺寸：ASME B16.11
试压和检验：API 598, EN12266
五、零部件：
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
TypeAl05 |
TypeA182 F22 |
Type A182 f304(L) |
Type A182 F316(L) |
||
|
l |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 3040 |
A276 316(L) |
|
3 |
闸板 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
阀杆 |
A182 F6a |
A182 F304 |
A182 304(L) A182 F316(L) |
|
|
5 |
波纹管 |
304 |
304(L) |
316(L) |
|
|
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304fLl |
A182 F316(L) |
|
7 |
填料 |
柔性石墨 Flexl‘ble Graphite |
A276 304 |
||
|
8 |
吊紧螺栓 /螺母 |
A193 B8／A194 2H A193 B8／A194 4 |
A193 B8/A194 B A193 V8/A194 8M |
||
|
9 |
填料压套 |
A276 420 |
A182 F304 |
||
|
10 |
填料压板 |
A105N |
A182 F304 |
||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
