一、简介：

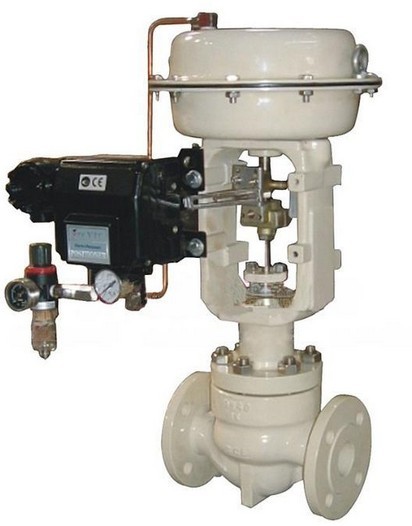

HCP平衡笼式单座调节阀是一种改进型压力平衡式调节阀，该阀在阀塞或套筒上使用了高性能的密封环，有效地提高了泄漏等级。平衡笼式单座调节阀阀体结构紧凑，有呈S流线型的通道，还设有一页改善套筒周围流体平衡流动的导流翼，使其压降损失小,流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。平衡笼式单座调节阀动态稳定好，噪音底，空化腐蚀小。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大，本产品符合GB/T4213-92标准。是一种改进型压力平衡式调节阀，该阀在阀塞或套筒上使用了高性能的密封环，有效地提高了泄漏等级。阀结构紧凑, 有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小,流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀动态稳定好，噪音底，空化腐蚀小。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
二、阀内组件：
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）
套筒形式：分离式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
三、特点：
1、阀体结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小,流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。
2、平衡笼式单座调节阀动态稳定好，噪音底，空化腐蚀小。
3、调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大，本产品符合GB/T4213-92标准。
四、产品执行机构:
|
型 式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|
膜 片 材 料 |
乙丙橡胶夹尼龙布、丁橡胶夹尼龙布 |
|
弹 簧 范 围 |
80~240KPa |
|
供 气 压 力 |
280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|
气 源 接 口 |
RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型) |
|
环 境 温 度 |
-30~+70℃ |
五、产品尺寸:
|
公 称 通 径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
阀 座 直 径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
额定Cv值 |
等百分比特性 |
24 |
36 |
60 |
100 |
140 |
220 |
320 |
420 |
820 |
1000 |
1440 |
1900 |
|
线 性 特 性 |
26 |
40 |
75 |
110 |
150 |
240 |
365 |
435 |
850 |
1035 |
1490 |
2000 |
|
|
额 定 行 程 |
25 |
38 |
75 |
150 |
50 |
100 |
|||||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
