一、简介：

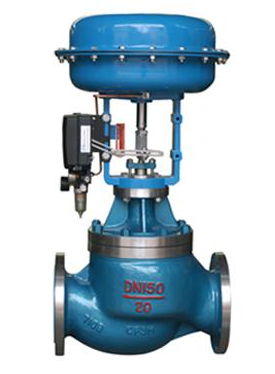

      HCB笼式双座调节阀是一种压力平衡式的调节阀, 阀体流体通道呈S流线型,还没有一个改善套筒周围流体平稳流动的导流翼,优点是压降损失小,流量大,可调范围广,流量特性曲线精度高，动态稳定性好，噪音低，空化腐蚀小。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。适宜控制高温，低温的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。是一种压力平衡式的调节阀，阀体流体通道呈S流线型，还设有一个改善套筒周围液体平稳流动的导流翼，优点是压降损失小，流量大、可调范围广，流量物性曲线精度高，动态稳定性好，噪音低，空化腐蚀小。

二、特点：
1、泄漏量金属阀座∶符合标准ANSI B16.104Ⅲ级,小于额定Cv的0.5℅
2、聚四氟乙烯阀座：符合标准ANSI B16.104Ⅵ级,小于额定Cv的10ˉ7
3、回差∶3℅(不带定位器)；1℅(带定位器)
4、线性∶±5℅ (不带定位器) ；±1℅ (带定位器)
5、备注∶采用标准的V型聚四氟乙烯填料。

三、执行标准：
膜片材料: 乙丙橡胶夹尼龙
弹簧范围：0.02-0.10, 0.08-0.24MPa
供气压力: 0.14, 0.16, 0.28MPa
气源接头: Rc1/4
环境温度：-30～+70℃
备注: 该阀也要配用VA5或VA6和VP执行机构
阀作用型式: 气一开式, 气一关式
附 件: 定位器、手轮机构、 气动阀位传送器等

四、技术参数：
公称通径：40～200mm
公称压力： ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式： 法兰式：IF、RF、RJ、LG
标准按ANSI B16.5；JIS B2201
JB/T79.1 PN1.6MPa, JB/T79.2凹凸面
焊接式: 嵌接焊SW（40～50mm）
对接焊BW（65～200mm）
材 料：Ht200 Zg25 ZG1Cr18Ni9Ti
ZGOCr17Ni12Mo2 1.25Cr0.5MO 5.0Cr0.5Mo
SCPH21 SCPH61 Ti

五、外型尺寸：

 百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
