一、简介：

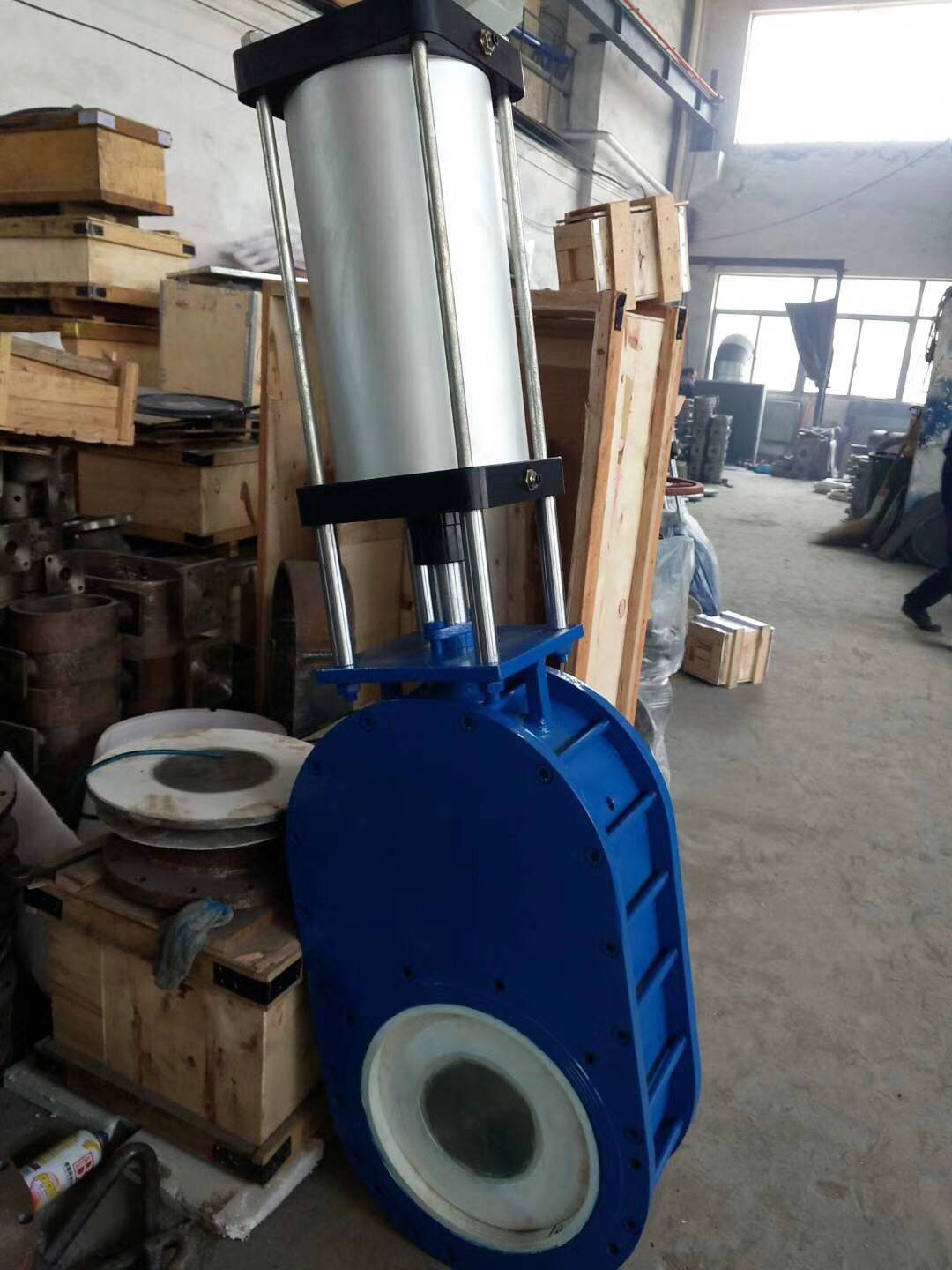

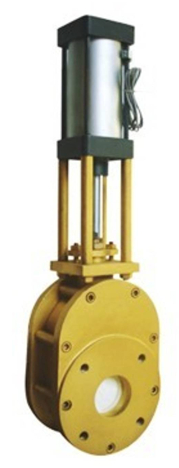

Z674TC气动陶瓷出料阀采用结构陶瓷做密封副，耐冲刷,耐磨性好。撑开式双闸板密封结构，启闭过程中闸板自旋，有抛光自洁功能，阀门关闭时双向密封，启闭灵活。根据不同工况可设置吹扫口、自动吹扫系统，适用于干灰、渣浆、物料等介质的输送，积灰少，无卡涩，维护简单，使用寿命长。气动执行器采用全封闭推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。
二、特点：
1、阀板、阀座均采用增韧工程陶瓷制造，耐冲刷、耐磨损性能优良；
2、两闸板之间设置有弹簧，以弹簧双向柔性预紧压力来实现自紧式密封，具有低压双向密封，启闭过程无卡塞及积灰现象的性能；
3、阀门启闭过程中，阀板子旋转与阀座均匀磨合，密封性能持久耐用；
4、处于干粉介质中的密封面在频繁启闭过程中磨损均匀，关闭密封性能高，使用寿命长。
三、工作原理：
当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。
四、零部件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
6 |
中阀体 |
WCB |
|
2 |
阀座 |
结构陶瓷 |
7 |
填料 |
柔性石墨 |
|
3 |
阀板 |
WCB+结构陶瓷 |
8 |
填料压盖 |
WCB |
|
4 |
阀板座 |
WCB |
9 |
支柱 |
25# |
|
5 |
螺母 |
25# |
10 |
气动装置 |
成品件 |
五、主要外形及连接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
|
50 |
1.0 |
215 |
160 |
125 |
16 |
510 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
18 |
580 |
4-Φ18 |
|
|
80 |
260 |
195 |
160 |
20 |
610 |
8-Φ18 |
|
|
100 |
260 |
215 |
180 |
20 |
670 |
8-Φ18 |
|
|
125 |
310 |
245 |
210 |
22 |
780 |
8-Φ18 |
|
|
150 |
310 |
280 |
240 |
24 |
850 |
8-Φ23 |
|
|
175 |
310 |
310 |
270 |
26 |
950 |
8-Φ23 |
|
|
200 |
310 |
335 |
295 |
26 |
1050 |
8-Φ23 |
|
|
250 |
450 |
405 |
350 |
30 |
1190 |
12-Φ25 |
|
|
300 |
480 |
460 |
400 |
30 |
1350 |
12-Φ25 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
