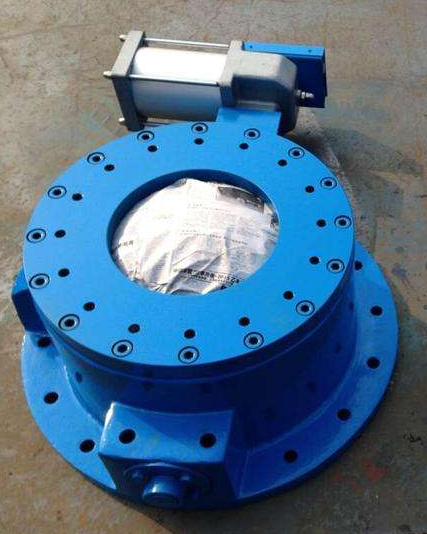

一、简介：
      YDF圆顶阀的独特性在于：它可以切断进入压力罐的流动料流或者静止料柱，然后关闭实现密封。从而保证压力罐的充填率为100%，且无须依赖于发送罐的料位计，所以控制原理简单可靠。产品的优良性能在多年的市场运作中得到充分验证，赢得了广大客户的信赖。自动控制、运行可靠  的气动执行器采用直行程气缸或旋转气缸驱动，回转输出，性能可靠，输出扭矩大，可满足在恶劣工况条件下工作。渣浆、散装粉末、颗粒、团块或充满气体的灰尘将磨损密封圈，导致无效密封。可膨胀密封圈对此提供了连续的磨损补偿。

二、特点：
1、当处理磨琢性物料时，内嵌于圆顶座的可膨胀压力密封圈，保证阀门前后的工作压力差。弹性的可膨胀密封圈可以内陷物料颗粒，避免了由于压差作用物料颗粒发生滑动，对阀座和密封圈的磨损。
2、热膨胀将有碍圆顶的连续动作；可膨胀密封圈可在0℃至200℃温度范围内提供磨损补偿；特殊构造的圆顶可胜任高于此温度范围的工作。
3、旋转中的穹形阀芯在阀体内的位移动作使密实的物料柱得以转动，被物料完全填满的圆顶因而能穿过塞满的物料关闭并密封。
4、传统的硬密封阀无法在兼具上述任何恶劣条件的应用环境中稳定运行，圆顶却能胜任。圆顶已成功地在广泛行业超过10,000个项目中得以应用。
5、圆顶设计坚固，可胜任其它阀无法承担的工作。在标准应用中每100万次运行才须检验一次。

三、工作原理：
       该产品是一个球面圆顶，圆顶在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯和橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损。圆顶的气动执行元件为直行程双作用气缸，直接驱动圆顶转动，有效的防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶处于关闭状态时，橡胶密封圈充气、膨胀，紧紧的压在球面圆顶芯上，从而形成一个非常可靠的密封环带，阻止了管道内物料的流动

四、技术参数：

五、安装、使用要点：
 1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。
 2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离应适当，法兰两边加垫片。
 3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
 4、该阀门出厂前已经过调整和动态试验，气路连接完好。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
