一、简介：

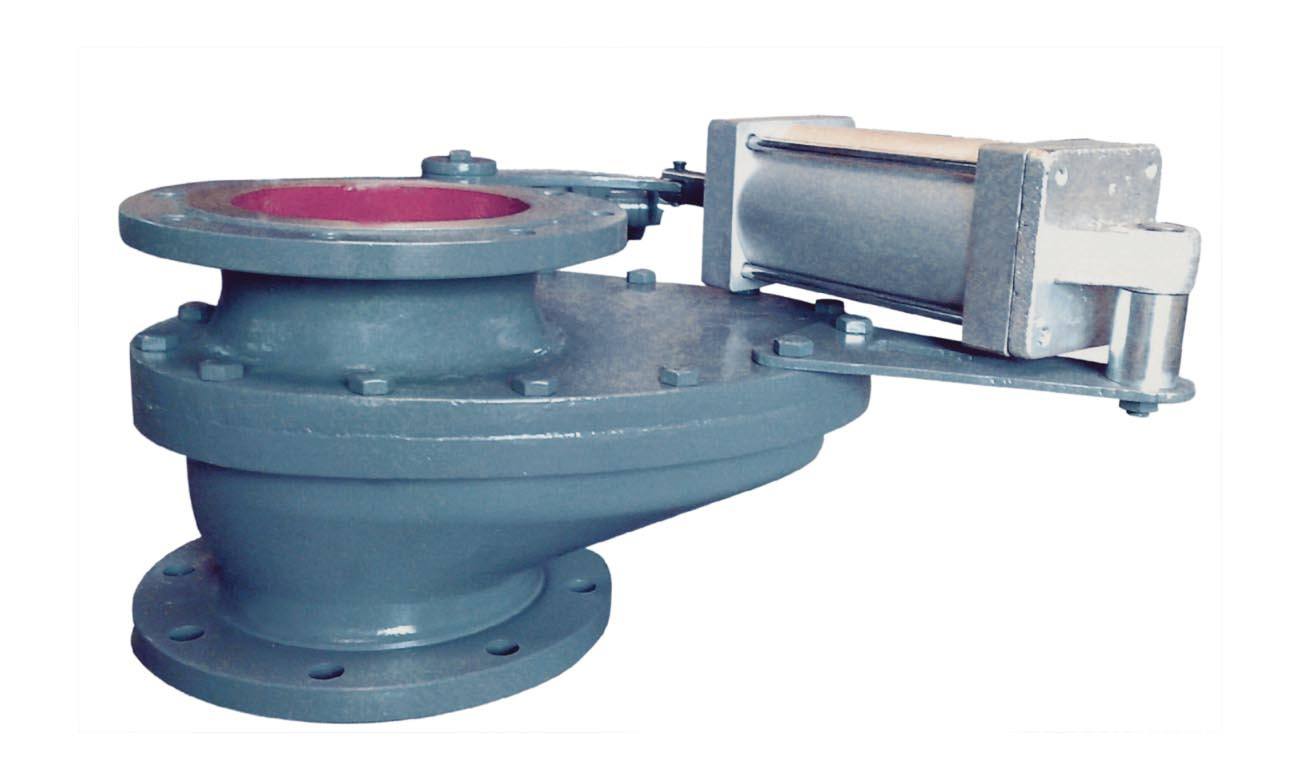

XZ648TC气动陶瓷旋转阀主体采用铸钢、耐磨陶瓷组合而成。主要适用于发电厂干灰系统气、渣的进出料做启闭之用，也适用于矿山、造纸、石化等有磨损、腐蚀的粉尘、水、油、蒸汽等介质在管边上的启闭之用。陶瓷旋转阀具有密封性能好、耐高温、耐磨性强、启动轻松、无卡灰及积灰现象、使用寿命长等特点。主要适用于火电厂干灰系统仓泵或省煤器进料阀的启闭之用，也适用矿山、石化厂、小泥厂等有磨损、腐蚀的粉尘介质的进料启闭。本阀门具有密封性能好、耐磨性强、启用灵活、无卡灰及积灰现象性能特点。
二、特点：
1、本阀门关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。
2、本阀料口全流通无阻挡物有吹堵装置，耐磨性能，密封性能好，气动负荷小卡灰及结灰现象少。
3、本阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
三、制造标准：
陶瓷阀门国家标准：JB/T10529-2005
设计制造标准： API6D-2008、API608-2002
结构长度标准：GB/T 12221-2005 、ANSI B16.10
连接法兰标准：GB/T 9113、ANSI B16.5
压力温度等级：GB/T 12224-2005、ASMEB16.34-2004
试验检验标准：GB/T 13927-2008API 598
四、技术参数：
口径：DN25-300mm
压力：1.6MPa、150LB、10K
尺寸标准：国标、美标、目标
密封形式：软密封或硬密封
阀体材质：碳钢(WCB)、不锈钢(CF8、CF8M)
五、零部件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
下阀体 |
WCB |
6 |
密封垫片 |
高温纸板 |
|
2 |
阀座 |
结构陶瓷 |
7 |
上阀体 |
WCB |
|
3 |
阀板 |
WCB+结构陶瓷 |
8 |
阀杆 |
2Cr13 |
|
4 |
托架 |
WCB |
9 |
曲柄 |
WCB |
|
5 |
中体 |
WCB |
10 |
气动装置 |
成品件 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
