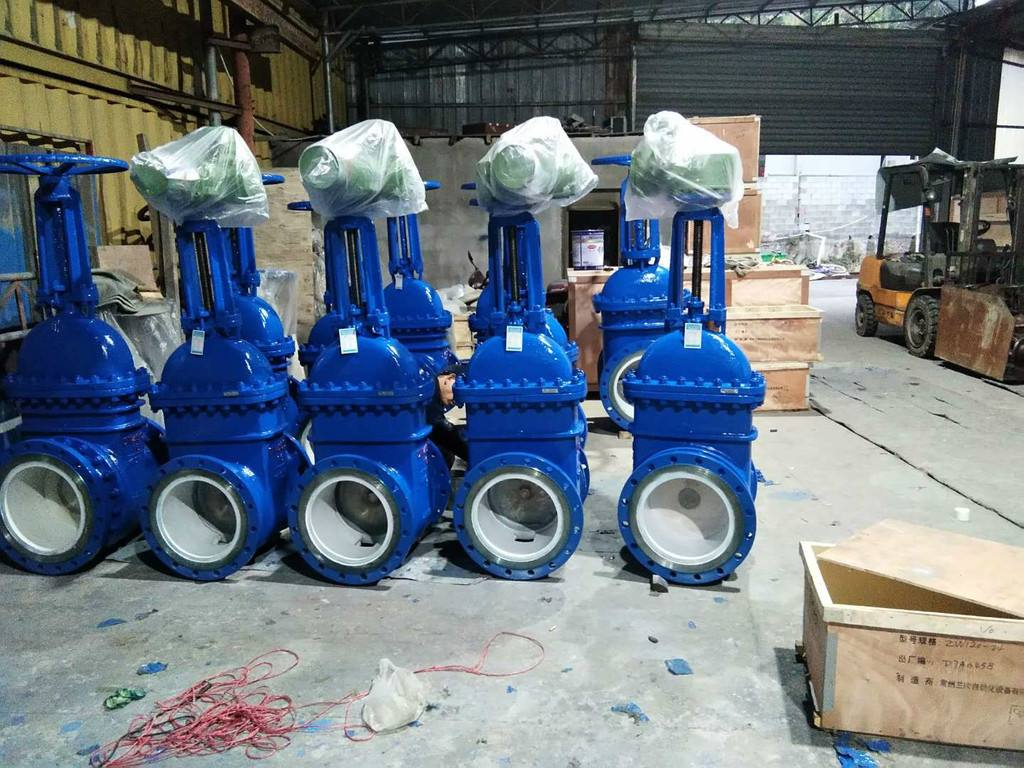

电动陶瓷排渣阀

型号：PZ941TC

产品时间：2019/6/23 14:39:13

简要描述：

PZ941TC电动陶瓷排渣阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52'。

一、产品概述：

PZ941TC电动陶瓷排渣阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整　体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

二、工作原理：

PZ941TC电动陶瓷排渣阀作为陶瓷闸阀的一种，工作原理同陶瓷闸阀有些相似，都是靠闸板的升降来完成阀门的启闭。闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。排渣阀的阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

三、产品应用：

电动陶瓷排渣阀主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况，陶瓷阀更显示出它卓越的性能。陶瓷阀门能满足高磨损、强腐蚀的使用环境，尤其突出的特点是超长的使用寿命，陶瓷阀门的性能价格比远远优于其它同类金属阀门。

四、试验压力：

公称压力 PN	常温最大工作压力	壳体试验压力	气密封试验压力	高压密封试验压力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class 150	2.0	3.0	0.6	2.2
Class 300	5.0	7.5	0.6	5.5

五、产品尺寸：

公称压力 PN（MPa）	公称通径 DN（mm）	尺寸（mm）													重量（kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	D6	b	f	f2	z-d	H	H1	H2	D0	手动	电动
1.0	50	250	160	125	100	-	18	3	-	4-18	335	385	640	200	34	88
	65	265	180	145	120	-	20	3	-	4-18	360	435	670	220	38	92
	80	280	195	160	135	-	20	3	-	4-18	415	495	720	240	46	100
	100	300	215	180	155	-	22	3	-	8-18	490	590	790	260	70	114
	125	325	245	210	185	-	24	3	-	8-18	552	677	852	280	100	164
	150	350	280	240	210	-	24	3	-	8-23	600	755	900	300	125	179
	200	400	335	295	265	-	24	3	-	8-23	780	980	1070	350	207	267
	250	450	390	350	320	-	26	4	-	12-23	860	1110	1150	400	279	339
	300	500	440	400	368	-	28	4	-	12-23	1010	1310	1300	450	392	492
	350	550	500	460	428	-	28	4	-	16-23	1160	1510	1450	500	537	665

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
