一、简介:

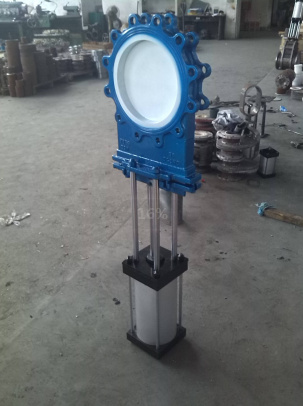

PZ673TC气动陶瓷插板阀是一种新型阀门,能满足高磨损、强腐蚀的使用环境。尤其突出的特点是超长的使用寿命,随着科学技术的不断发展和进步,陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备,陶瓷阀门以其优异的性能越来得到阀门行业人士的认同。密封面采用硬密封与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高。因此,本阀具有极高的耐磨损,耐腐蚀,耐冲蚀性能,且隔热性好,热膨胀小。本阀料口全流通无阻挡物,耐磨性能强,密封性能好,启动负荷小,卡灰及结灰现象少。本阀采用高档增韧结构陶瓷密封,机械强度高,耐磨性能好,使用寿命长。
二、特点:
1、密封面材料:结构陶瓷或超硬表面合金材料二种。
2、用煤渣、灰渣等气、固混合介质,闸板、阀座和流道部位采用了结构陶瓷材料制造,耐磨损、长寿命。
3、密封性能优越,并可进行密封棉修得。
4、进口阀座可作刮灰板,即使在落灰情况下也关闭自如。
5、阀体腔体结构彻底避免了卡阻、积灰的问题。
6、驱动方式:手动、气动和电动等。
三、安装:
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
四、零部件材料:
阀体、阀盖 |
不锈钢、碳钢 |
型 号 Type |
公称压力 (MPa) |
试验压力(MPa) |
工作温度 |
适用介质 |
|
闸板 |
耐磨合金+不锈钢、碳钢 |
|
|
壳体 |
密封 |
|
|
阀杆 |
不锈钢 |
CZ43TC CZ643TC CZ943TC
|
1.0 |
1.5 |
1.1 |
≤150℃ |
煤渣、灰渣、渣水混合物等介质 |
密封面 |
耐磨合金或结构陶瓷 |
|
|
1.6 |
2.4 |
1.8 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
