一、简介:

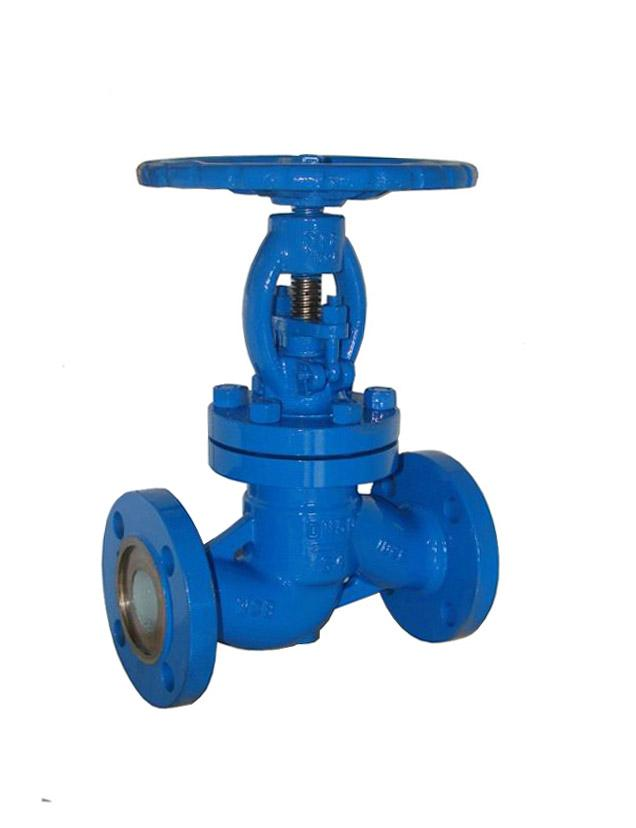

J41TC陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造。陶瓷阀芯由流线型节流锥,陶瓷密封圈、软密封圈和弹性橡胶环组成,利用流线型节流锥调节流道面积,达到流量调节目的;阀芯采用软质、硬质双重密封,大大提高密封性能,可达零泄漏;流线型节流锥的延伸面包容阀芯软密封面,介质沿锥面斜向流动,可避免直接冲刷阀芯密封面。工业陶瓷节流截止阀采用特种陶瓷密封材料,使阀寿命延长数倍。适用于公称压力PN1.6~32.0Mpa及P54170V,工作温度-29~540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上,切断或接通管路介质。特别是用于排灰、排渣系统,放料、排污系统中,其使用寿命比普通合金密封面阀门提高10倍以上。
二、特点:
1、阀门壳体厚度超过国家标准GB、JB和美标ANSI的标准数据要求,主体材质化学元素和力学性能达到国家规定标准要求。壳体三段结构设计,体型坚固,外型美观。
2、阀杆材质化学元素达到国家规定标准要求,精工细磨,表面经抗蚀氮化或调质处理,保证阀杆具有良好的力学性能及抗腐蚀能力。
3、内置缓冲补偿弹性垫圈,确保稳定良好的密封性。并且在含有杂质介中,不容易卡死造成球的破裂。
4、全衬硬密封面接触陶瓷球阀所有与介质接触均为结构陶瓷材料, 其化学稳定性加上极高的的硬度(硬度HRA88以上,仅次于金钢石)的特性。因此,陶瓷具有高抗压强度,高耐磨损性,优良的抗氧化和耐腐蚀性能,耐高温,隔热性能良好。
5、以精准的研磨技术与先进的机械设备制造生产。阀门结构简洁,流道顺畅,介质流动阻力小。硬密封陶瓷内件,由六件科学合理的设计组成,阀球、阀座面接触加工,使得球与座内R与外R紧密结合,球圆精度高、表面质量好、使整阀扭矩轻、阻力小、密封性达到零泄漏。
三、制造标准:
设计规范:JB/T 12235
结构长度:GB/T 12221
连接标准:GB/T 9113
压力试验:JB/T 9092
产品标识:GB/T 12220
供货规范:JB/T 12252
四、零部件材料:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
6 |
填料 |
柔性石墨 |
2 |
阀座 |
结构陶瓷 |
7 |
填料压盖 |
WCB |
3 |
密封圈 |
结构陶瓷 |
8 |
螺母 |
黄铜 |
4 |
阀辨 |
A105N |
9 |
手轮 |
Qt400 |
5 |
阀杆 |
2Cr13 |
10 |
|
|
五、结构图:
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
