一、简介：

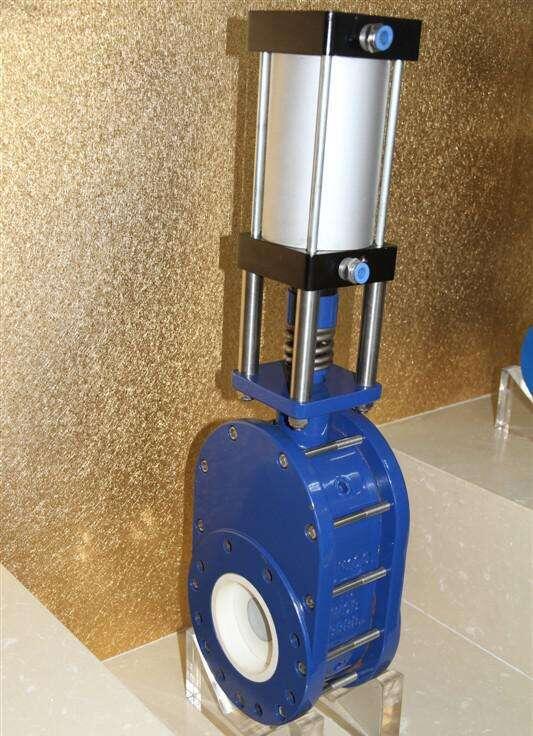

GZ644B气动陶瓷旋转阀通过旋转轴带动阀板运动，使得阀门开关动作时的运动力为旋转运动。气动执行机构的活塞杆、密封填料不与介质直接接触，大大延长了气动执行机构的使用寿命。同时新颖独特的设计很好的解决了同类阀门轴密封处物料外漏的情况。阀体采用精密铸钢件，密封填料采用耐磨耐高温氟橡胶密封件或柔性石墨，阀板与阀座间密封面采用耐磨耐磨增韧结构陶瓷，表面光滑，硬度可达88HRC，解决了密封面因物料冲刷而易被冲蚀、寿命不高的问题，使用寿命比普通材料阀门长5-10倍，为用户带来理想的使用效果和经济效益，大大提高了设备运行的安全性、稳定性。
二、特点：
1、启闭灵活，密封可靠。
2、可替代双闸板阀、钟罩阀等，无检修免维护。
3、气动执行机构公称压力为0.4-0.6Mpa，阀门公称压力为1MPa。
4、采用气动传动方式，非标可定制。
三、制造标准：
陶瓷阀门国家标准：JB/T10529-2005
设计制造标准： API6D-2008、API608-2002
结构长度标准：GB/T 12221-2005 、ANSI B16.10
连接法兰标准：GB/T 9113、ANSI B16.5
压力温度等级：GB/T 12224-2005、ASMEB16.34-2004
试验检验标准：GB/T 13927-2008API 598
四、技术参数：
|
公称通径DN(mm) |
50-950 |
|
公称压力PN(Mpa) |
0.6-1.0 |
|
通用介质 |
高炉煤气灰.干粉煤灰等 |
|
使用温度℃ |
≤270 |
|
传动方式 |
气动 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
