一、简介:

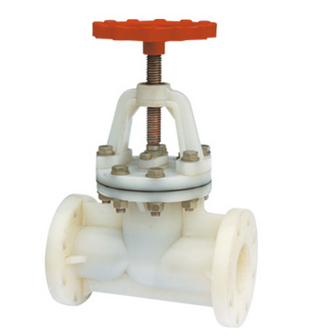

J41F-6(PVDF)全塑截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门,跟据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。体重量轻、耐腐蚀性强,外型结构紧凑美观,本体重量轻容易安装,耐腐蚀性强,应用范围广材质卫生无毒,耐磨损、容易拆卸,维护简单易行,适用流体:水、空气、油类、腐蚀性化学液体。这点丰泉质量优秀的,化工装备定点生产。塑料截止阀分为手动塑料截止阀,电动塑料截止阀。
二、特点:
1、工程塑料系列截止阀采用FRPP PVDF CPVC UPVC PPH 等有较强耐腐蚀能力。
2、塑料阀体具有优异的耐腐蚀性、耐化学药品性、耐磨损性
3、紧凑设计、价廉物美。
4、提供流浪调整用、具有针阀菌能的阀门。
5、介质中重离子含量达超纯水含量。
6、卫生指标符合国家卫生标准。
7、外型结构紧凑美观。
三、安装:
1、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2、安装在保温管道上的各类手动阀门,手柄均不得向下。
3、阀门安装前必须进行外观检查,严密性试验时,试验压力为公称压力的1.1倍。
4、阀法兰与管线法兰间按管路设计要求装上密封垫。
5、带传动机构的球阀,按产品使用说明书的规定安装。
四、温度范围:
UPVC 硬聚氯乙烯 温度-10℃~70 ℃
CPVC 氯化聚氯乙烯 温度-40 ℃~95 ℃
RPP 增强聚丙稀 温度-20℃~90℃
PVDF 聚偏二氟乙烯 温度40℃~140℃
PPH 聚丙烯 温度-20℃~95℃
五、零件材料:
0 |
名称 |
材质 |
1 |
阀体 |
FRPP、PVDF |
2 |
密封 |
EPDM、FPM、FRPP、PVDF |
3 |
密封 |
EPDM、FPM |
4 |
阀盖 |
FRPP、PVDF |
5 |
螺丝栓 |
不锈钢、钢 |
6 |
支架 |
FRPP、PVDF |
7 |
阀杆 |
不锈钢、钢 |
8 |
螺母 |
不锈钢、钢 |
9 |
手轮 |
ABS |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
