一、简介:

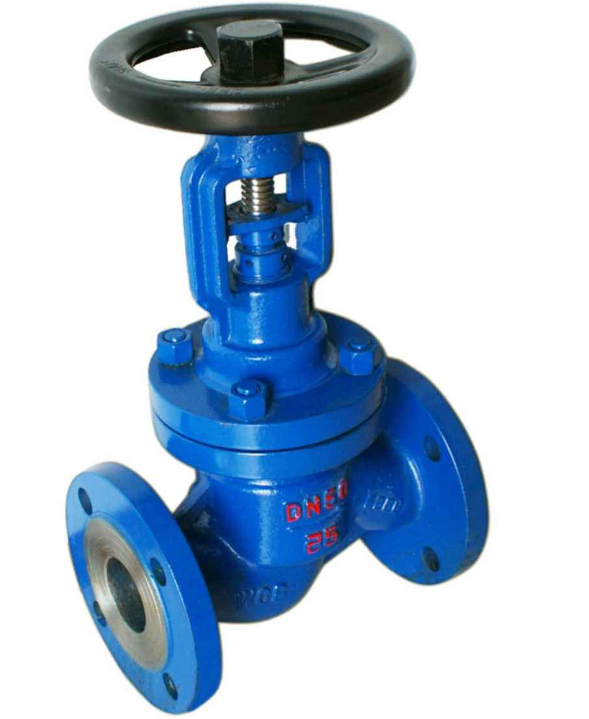

国标波纹管截止阀是采用中国的GB、机械部JB、化工标准HG等标准制造的一种波纹管截止阀产品。国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。
二、产品特点:
1、产品结构合理、密封可靠
2、密封面堆焊Co基硬质合金,耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要
5、阀芯可根据需要做承切断型和调节型
三、技术规范:
构形式 |
BB-BG-OS & Y |
驱动方式 |
手动 |
电动 |
|
设计标准 |
GB12235 |
结构长度 |
GB12221 |
连接法兰 |
GB9113、JB/T79、HG20596 |
试验和检验 |
JB/T 9092、GB/T13927 |
四、零部件材料:
序号 |
名称 |
材质 |
1 |
阀体 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
2 |
阀瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
3 |
轴销 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
4 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
5 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
6 |
垫片 |
柔性石墨+不锈钢、PTFE |
7 |
阀盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
8 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
10 |
填料 |
柔性石墨 |
11 |
填料压盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
12 |
阀杆螺母 |
铜合金 |
13 |
手轮 |
WCB、QT400-18 |
五、性能规范:
公称压力 |
壳体试验压力 |
密封试验压力 |
适用温度 |
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
