一、简介:

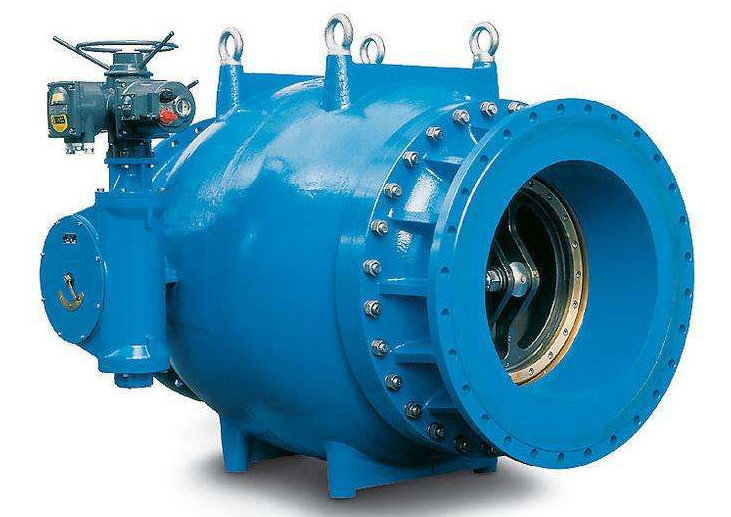

电动活塞式调流调压阀是我锦能阀门制造有限公司在消化吸收国外技术的基础上,研制而成的zui新产品。它兼具流量控制、减压稳压控制、泄压持压控制、放空消能等多种功能。调流调压阀结构新颖、性能先进、运行可靠,可广泛用于水利水电、冶金、石化、水司、市政、环保等行业各类供排水系统。电动调流调压阀是借鉴德国、日本先进经验,总结国内设计制造及实用经验的基础上,根据流体力学特性而开发出来的调速调压型阀门。已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水,对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢,卡阻,驱动装置偏大的难题。
二、产品特点:
电动调压调流阀为活塞式结构,活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动,因而改变流道面积,以实现调节流量及减压功能。与管道的连接形式为法兰联接,法兰连接尺寸、结构长度符合相应DIN的要求。
活塞式控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
活塞式控制阀阀体为流线形轴对称流道,流体在阀体内能被很好地无紊流引导,能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性,其允许气蚀系数应不大于0.4。
活塞式控制阀具有优良的线性调节性能,以便控制系统通过出口压力变送器的反馈信号调控阀门,保持出水压力的恒定。
活塞式控制阀具有可靠的密封性能,在调节阀处于全关状态下,保证无任何渗漏。 活塞式控制阀在正常运行工况下,无卡阻和有害振动现象,确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在最大工作压差和动水启闭运行工况下,保证整体抗推力安全可靠,不发生有害的振动。
三、零件材料:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
前阀体 |
球墨铸铁QT450-12 铸钢 WCB |
9 |
后阀体 |
球墨铸铁QT450-12 / 铸钢 WCB |
2 |
曲柄 |
不锈钢304 |
10 |
O型圈 |
四氟橡胶 |
3 |
剪切销 |
不锈钢304 |
11 |
O型圈 |
四氟橡胶 |
4 |
连杆 |
不锈钢304 |
12 |
驱动轴 |
不锈钢2Cr13 |
5 |
导流器 |
不锈钢304 |
13 |
密封前铜套 |
ZCuSn10Zn2 |
6 |
活塞 |
不锈钢304 |
14 |
密封铜套 |
ZCuSn10Zn2 |
7 |
连杆支承 |
不锈钢304 |
15 |
紧固件 |
不锈钢25 |
9 |
密封圈 |
四氟橡胶 |
执行机构 |
智能型电装 |
|
四、技术参数:
项 目 |
参 数 |
公称压力(MPa) |
0.6-6.4MPa |
泄漏量 |
符合GB/T13927-1992标准规定 |
、适用温度(℃) |
0~80 |
适用介质 |
清水、污水、原水等 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
