一、简介:

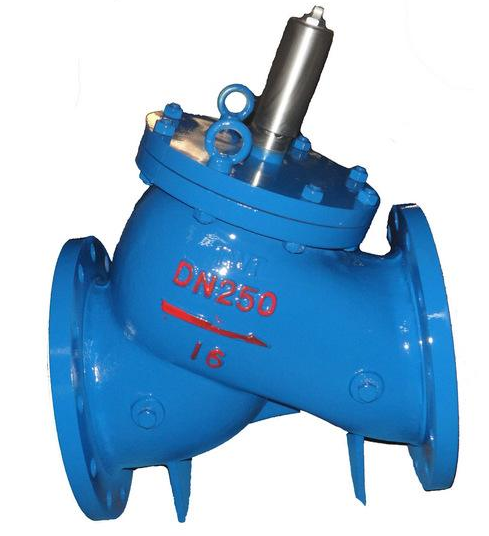

JLH多功能三合一止回阀密封垫用橡胶制作的,因而根本不会泄漏,可以吸收冲力;弹簧是用不锈钢制作的,因具有很强的耐蚀性;可节约水量的设备材料和费用,缩小安装空间;由于形状和结构高等成流线型,因而压降很小;由于起到旁道作用,所以其有回收出口侧管道内水的功能,而且在进口侧出现真空时,补充引水;水平管道,垂直管道上均可安装。 安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝小,二次供水管道的泵出口上,用来防止闪泵停止运转而引起的管道内的介质倒流。
二、产品特点:
1、融截止、节流、止回三种阀门之功能,可代替泵出口截止、节流、止回阀三台阀门,实现一阀多用。
2、可做为管道自动平衡分配阀使用,只要首次调好流量不动,以后停泵或开机都不需要再调,始终保持首次调好的流量。
3、停泵后阀瓣自动快速止回,关闭平稳无水锤。
4、长期停泵或泵修理,为确保安全密封,可将阀杆拧到底,顶住阀瓣即实现截止阀功能。JLH截止、节流、止回多功能阀完全取代了传统管道装置中须装截止阀、调节阀、止回阀三台阀门使用大量减少投资、空间和安装费用。
三、零件材料:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀杆 |
铬不锈钢 |
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
O形圈 |
丁腈橡胶 |
弹簧 |
不锈钢 |
导套 |
黄铜、不锈钢 |
四、性能参数:
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
