一、简介:

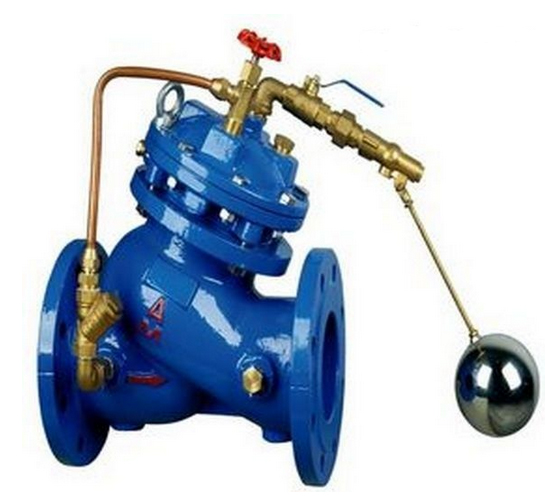

遥控浮球阀兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳适用于450口径以下的管道。
二、工作特点:
1、关闭严密可靠。主阀密封采用橡胶密封环密封,关闭动力由主阀控制室自动形成,保持合适关闭力,密封寿命和可靠性高。
2、操作方便,无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好
三、技术参数:
公称压(Mpa) |
壳体试验压力(Mpa) |
密封试验压力(Mpa) |
调压范围(Mpa) |
最低动作压力(Mpa) |
适用介质 |
介质温度(℃) |
1.0 |
1.5 |
1.1 |
0.09-0.8 |
≥0.07 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
0.15-1.4 |
|||
2.5 |
3.75 |
2.75 |
0.2-2.0 |
四、零部件材料:
零件名称 |
零件材料 |
阀体 阀盖 |
WCB |
阀座 阀盘 |
铜合金/2Cr13 |
密封圈 O型圈 |
橡胶 |
阀杆 |
2Cr13 |
弹簧 |
50CrVA |
缸套 活塞(活塞型) |
2Cr13 |
膜片(膜片型) |
夹织物橡胶 |
调节阀 球阀 |
铜合金 |
过滤器 |
不锈钢 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
