一、产品概述:

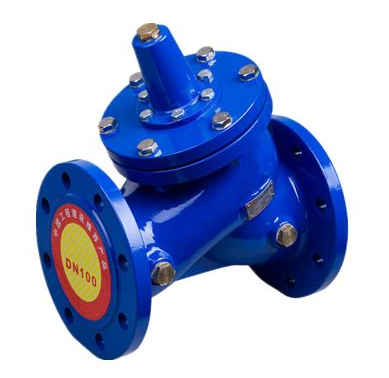

DYH41X-16Y型快闭止回阀由阀体、阀盖、中心轴、铜套、阀座、阀瓣等主要零件组成,通过控制阀瓣的上下运动来实现阀门的启闭。开泵时,阀瓣在水底推力下上升,开启阀门,DYH41X型-Y型止回阀同时弹簧被簧力的作用下迅速关闭,当水流接近于0时,阀瓣完全关闭。无水倒流现象,同时因水不能倒流,不产生动能,便防止了水锤的产生。本阀只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
二、产品特点:
止回阀用于水泵出口处,在水泵停止时,起快速止回,防止水锤产生的作用。产品主要零部件采用不锈钢、球铁。密封圈全部采用进口橡胶原料,根据温度选用不同材料;且阀门主体内外腔经过环氧树脂喷涂处理。耐磨损、防腐蚀、不易锈蚀,不会造成污染物生成,无放射性,不会影响和危害环境及破坏生态平衡
三、主要技术性能:
1.Y型快闭式止回阀主阀体采用Y型膜片式结构,密封副为非金属密封;阀门一般要求水平安装,与管道的连接形式为法兰连接,法兰连接尺寸按国家标准GB/T17241.6执行。
2.Y型快闭式止回阀由阀体、阀盖、中心轴、铜套、阀座、阀瓣等主要零件组成,通过控制阀瓣的上下运动来实现阀门的启闭。
3.Y型快闭式止回阀具有水力自动控制特点,能与水泵联锁,在水泵停止时,起快速止回,防止水锤产生的作用。
4.Y型快闭式止回阀密封效果良好,保证阀门泄漏量为零泄漏。
5.Y型快闭式止回阀阀体采用Y形流线型结构,结构合理。
6.Y型快闭式止回阀可实现在线维修。
7.铸件采用先进的铸造工艺铸造,应有良好的表面涂漆,涂漆方式采用烤漆,涂漆颜色由买方确定。
四、零件材料:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀杆 |
铬不锈钢 |
阀瓣 |
碳钢、不锈钢+*橡胶 |
O形圈 |
*橡胶 |
弹簧 |
不锈钢 |
导套 |
黄铜、不锈钢 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
