一、简介:

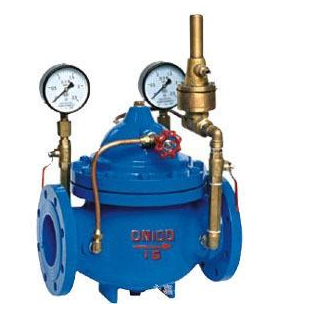

800X压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀的进出口压差在设定值上。当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此变导阀的开度。压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压力下降,主阀开度增大,主阀进出口间压差变小。反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
二、安装说明:
1、装卸:800X压差旁通阀应小心装卸,建议用软的绳索起吊,以免损坏阀及配管,保护涂装层,阀门应小心地放落地下,不能直接落于地面。
2、安装前的检查:在装卸到目的地后,首先按ACOL提供的说明书上的内容检查确认,配管是否正确,连接是否可靠,运输过程中有无对阀门进行损坏,各种零件是否完整。
3、旁通阀安装前应清理管道中的杂质,检查相应的法兰应与阀门的法兰的压力等级,公称通径相一致,以保持管路的畅通。
4、在压差旁通阀前后,应安装两只闸阀,以检测及维修时使用。
5、压差导向阀之感应压力的管道应直接接在供水及回水管道上,以达到能准确反应供回管之间的压差,为安装使用的方便,可在感应管道上装上小球阀。
6、压差向导阀上两个接压口,上面一个口接到回水管道上,下面一个口接到供水管道上。
三、注意事项:
1、不要用于高于公称压力的管道上。
2、不要用于其它不合适推荐的介质上。
3、不要暴露于冰冻的温度下。
4、不能应用于由ACOL推荐的范围之外
四、外形尺寸:
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
210 |
235 |
270 |
290 |
372 |
396 |
455 |
550 |
745 |
800 |
830 |
860 |
860 |
950 |
1100 |
H1 |
280 |
280 |
295 |
310 |
340 |
365 |
420 |
450 |
470 |
490 |
520 |
550 |
580 |
630 |
650 |
H |
80 |
88 |
95 |
104 |
130 |
131 |
152 |
175 |
210 |
235 |
270 |
300 |
340 |
370 |
430 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
