一、简介:
流量控制阀,是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当臧低,即使主阀上游的压力发生变化,也不会影响主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械地臧小流域面积的原理,利用相关导阀,最大限度地减少能量在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量避免损失。控制灵敏度高,安全可靠,调试简便,使用寿命长。
二、结构特点:

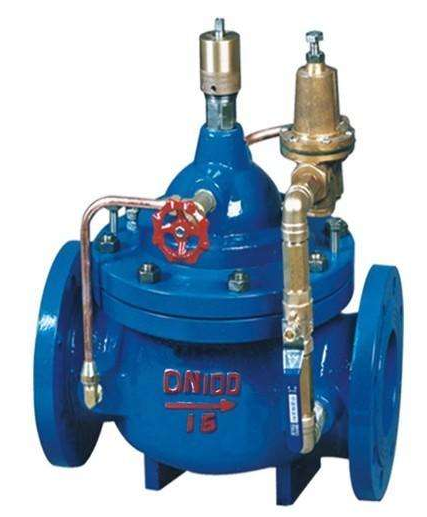

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。400X流量控制阀利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。本系列400x流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
三、技术参数:
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
最高进口压力(MPa) |
出口可调压力(MPa) |
适用介质 |
介质温度(℃) |
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
四、零件材料:
零件名称 |
零件材料 |
阀体 阀盖 |
WCB |
阀座 阀盘 |
铜合金 |
密封圈 O型圈 |
丁腈橡胶 |
阀杆 |
2Cr13 |
弹簧 |
50CrVA |
针型阀 |
铜合金 |
球阀 |
铜合金 |
流量调节阀能 |
不锈钢 |
微型过滤器 |
不锈钢 |
五、外形尺寸:
公称通径DN |
L |
H |
H1 |
A |
B |
50 |
250 |
365 |
90 |
170 |
170 |
65 |
280 |
375 |
98 |
180 |
180 |
80 |
310 |
385 |
110 |
190 |
190 |
100 |
350 |
395 |
120 |
200 |
200 |
125 |
400 |
475 |
145 |
215 |
215 |
150 |
450 |
490 |
155 |
230 |
230 |
200 |
550 |
555 |
190 |
255 |
255 |
250 |
650 |
600 |
250 |
295 |
295 |
300 |
800 |
760 |
290 |
325 |
325 |
350 |
900 |
775 |
330 |
380 |
380 |
400 |
1000 |
810 |
360 |
415 |
415 |
450 |
1000 |
860 |
445 |
435 |
435 |
500 |
1100 |
915 |
495 |
460 |
460 |
600 |
1100 |
985 |
550 |
520 |
520 |
700 |
1450 |
1050 |
605 |
570 |
570 |
800 |
1560 |
1150 |
730 |
620 |
620 |
900 |
1800 |
1255 |
800 |
670 |
670 |
1000 |
2000 |
1380 |
910 |
830 |
830 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
