一、简介：

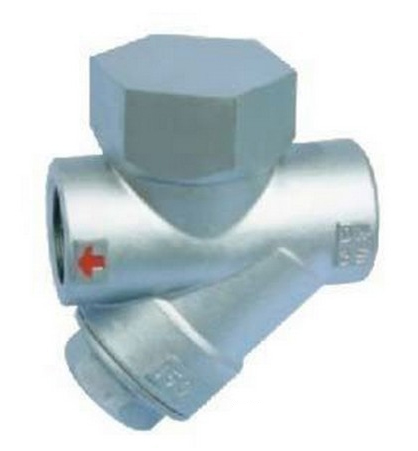

TD42热动力圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
二、产品特点：
1.体积小，重量轻，不受安装位置的限制。
2.全部材质均为不锈钢件，经久耐用，耐腐蚀。
3.在室外不怕冷冻，能耐水击，耐过热。
4.过冷度为8℃，漏汽率小于实际排量3%，最大背压50%。
5.结构简单，安装维修方便。
三、设计规范：
1、产品型号：CS19W/CS49W/CS19H/CS49H
2、公称通径（ DN ）： 15-100mm
3、工作压力 (PMO) ： 0.05-40Mpa
4、连接方式 ： 法兰、螺纹、承插焊
5、zui高工作温度 (TMO) ：425 ℃
四、零部件材料：
|
部件名称 |
CS19W-16-40C |
CS49W-16-40C |
|
阀体 |
3Cr13 |
3Cr13 |
|
阀盖、螺塞 |
2Cr13 |
2Cr13 |
|
阀片 |
3Cr13 |
3Cr13 |
|
过滤网 |
304 |
304 |
|
部件名称 |
CS19H-16C-40C |
CS49H-16C-40C |
|
阀体 |
WCB |
WCB |
|
阀盖、螺塞 |
WCB |
WCB |
|
阀片 |
3Cr13 |
3Cr13 |
|
过滤网 |
304 |
304 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
