一、简介：

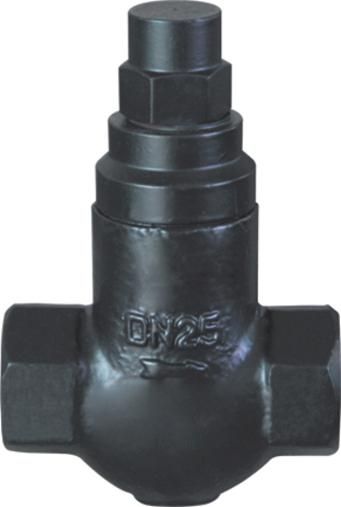

STB可调恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂、和填充剂组成的感温和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在些范围同根据情况要求用调节螺钉进行调节。广泛用于石油、化工、造纸、医药、食品等蒸汽设备，加热管线，拦热管线及小型热交换器采取管线上等最理想的选择。
二、结构特点：
1、本阀采用感温元件的热胀冷缩原理来控制启闭。
2、动作灵敏，排水温度恒定，不受压力影响，节能效果好。
3、能连续排水，无噪音，小型轻量设计，安装方便，而且能任意角度安装。
4、能自动排除空气，无气锁现象，还能调节排水温度。
三、技术参数:
|
公称压力 |
0.8、1.0、1.6、2.5、4.0MPa |
|
公称通径 |
15、20、25、32、40、50、65、80、100mm |
|
排水温度： |
A组 65～100℃ B组 95～135℃ C组 130～165℃ |
|
漏气率： |
0.5％以下 |
|
使用寿命： |
10000小时以上 |
|
使用温度： |
80～450℃ |
|
连接方式： |
①ST为螺纹角式②STB为螺纹直通带过滤器 ③STC为法兰直通带过滤器 |
四、产品尺寸:
|
型号DN |
外形尺寸 |
最大排量 T/H |
法兰外径 |
型号DN |
外形尺寸 |
最大排量 T/H |
|
|
|
长 |
高 |
长 |
高 |
|
|
|
|
|
|
STB16-15 |
80 |
150 |
3.0 |
|
ST8-15 |
120 |
65 |
1.4 |
|
STB16-20 |
80 |
150 |
4.0 |
|
ST8-20 |
120 |
65 |
3.0 |
|
STB16-25 |
90 |
165 |
5.0 |
|
ST8-25 |
130 |
70 |
4.0 |
|
STB16-32 |
100 |
175 |
7.0 |
|
ST16-15 |
120 |
65 |
3.0 |
|
STB10-40 |
110 |
185 |
9.0 |
|
ST16-20 |
120 |
65 |
4.0 |
|
STB10-50 |
120 |
195 |
11.0 |
|
ST16-25 |
130 |
70 |
5.0 |
|
STC16-15 |
150 |
175 |
3.0 |
95 |
ST16-40 |
145 |
85 |
9.0 |
|
STC16-20 |
150 |
175 |
4.0 |
105 |
ST16-50 |
145 |
95 |
11.0 |
|
STC16-25 |
160 |
185 |
5.0 |
115 |
|
|
|
|
|
STC16-32 |
200 |
240 |
7.0 |
135 |
|
|
|
|
|
STC10-40 |
230 |
255 |
9.0 |
145 |
|
|
|
|
|
STC10-50 |
230 |
255 |
11.0 |
160 |
|
|
|
|
|
STC10-80 |
310 |
285 |
18.0 |
195 |
|
|
|
|
|
STC10-100 |
310 |
355 |
22.0 |
215 |
|
|
|
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
