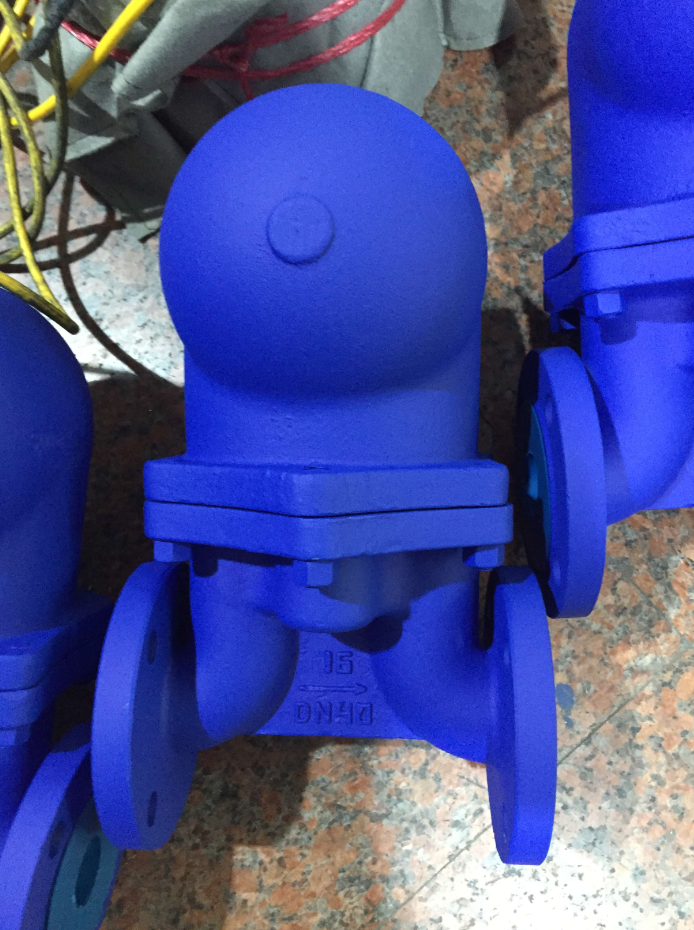

一、产品简介:
浮球式蒸汽疏水阀在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。杠杆浮球疏水阀,广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽,在这种设备内肯定会产生凝结水,凝结水则成为有害的流体,同时还混入了空气和其他不可凝气体,成为引起设备产生故障和降低性能的原因。
二、产品特点:
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水,至使设备凝结水带滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
三、零部件:
零部件材料袋 |
材料 |
阀体、阀盖 |
WCB、HT250 |
阀座、阀芯 |
不锈钢 |
浮球 |
不锈钢 |
控制架 |
不锈钢 |
热敏元件 |
哈氏合金 |
四、外形尺寸:
产品型号 |
公称通径 |
连接方式 |
使用压力(Mpa) |
温度(℃) |
外形尺寸(mm)External Dimensions |
||||||||
L |
L1 |
H1 |
H2 |
W |
|||||||||
FT14-16 |
15-20 |
螺纹 |
0.01-1.6 |
250 |
125 |
155 |
55 |
55 |
155 |
||||
FT14-16 |
15-25 |
螺纹 |
0.01-1.6 |
250 |
190 |
220 |
120 |
80 |
140 |
||||
FT44-16 |
15-20 |
法兰 |
0.01-1.6 |
350 |
195 |
255 |
85 |
115 |
110 |
||||
32-50 |
法兰 |
0.01-1.6 |
350 |
230 |
345 |
175 |
110 |
190 |
|||||
|
15-20 |
法兰 |
0.01-4.0 |
350 |
195 |
145 |
60 |
|
90 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
