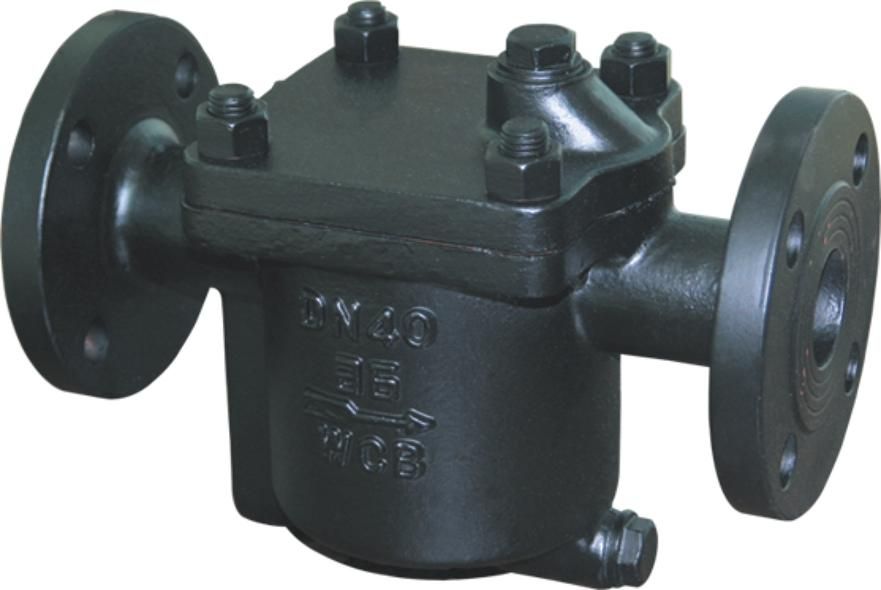

倒置桶式蒸汽疏水阀

型号： ES10NF(CS45H)

产品时间：2019/6/20 16:27:07

简要描述：

ES10NF(CS45H)倒置桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。

一、简介：
ES10NF(CS45H)倒置桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

二、产品特点：
1.对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
2.内部装有大排量的双阀座差压机和SCCV关闭系统，体积小而排量大。
3.内部零件全部采用不锈钢材质，并且安装在阀盖上，维修保养极为方便。
4.背压率高（80％）。
5.汽水分离可靠，水汽经U型通道从阀体下部进入，阀内始终处于水封状态，能有效阻止蒸汽泄漏。
6.敞口型的浮子抗水击，设有排气孔，防止汽锁或气堵现象，非凝结性的高温气体也可排除。

三、零部件材料：

零件名称	材料
阀体，阀盖	铸铁，WCB,不锈钢
浮桶	不锈钢
阀座	不锈钢
排气阀	不锈钢
过滤网	不锈钢

四、外形尺寸：

产品型号	口径（DN）	L法兰	L 螺纹焊接	H1	H2	H3	重量（kg）
ER105(F)	15-25 32-50	255 260	190	155	134	-	10 13.5/15
ER110	15-25 32-50	255 280	-	220	140	-	16 18
ER116	15-25 32-50	300 300	-	220 180	131 167	-	19 23
ER120	32-65	400	-	220	217	-	46
ER25(W)	15-25 32-50	340 380	340 380	210	180	345	48 55
ER32 ER34	32-65	280	-	630	190	360	-

五、性能规范：

产品型号	主要参数
产品型号	阀体材料	MPA(MPa)	zui高允许温度（C）	适用介质
ER105,ER105F,ER110 ER116,ER120	碳钢	1.6	425	蒸汽，凝结水
ER25-25,ER25-45,ER25-65	碳钢	2.5-6.5	425	蒸汽，凝结水
ER32,ER34	碳钢	10-12	425

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
