一、简介:

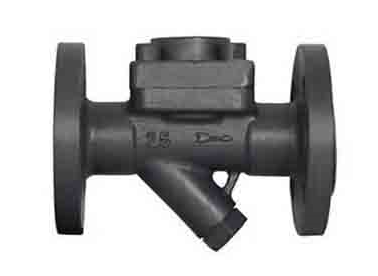

CS46H膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上zui常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。 膜盒式蒸汽疏水阀的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;zui大背压率 ≤80% ,膜盒坚固,使用寿命长。 CS46H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。
二、产品特点:
1、在压力范围内都是具有固定过冷的循环操作。
2、出色的排空能力,可耐过热的蒸汽了和水锤。
3、感温元件,耐蚀性强,使本阀寿命长经久耐用。
4、阀内装膜盒,有单组,双组,多组。适用于大排水量场合。
5、本体有碳钢不锈钢两种结构,小型轻量,立式安装效果佳,亦可任意角度安装。
三、工作原理:
1、当装置启动时,空气进入疏水阀,阀芯在低温状态下处于开启位置。
2、紧接着冷凝水进入疏水阀,在低温状态下,膜盒元件内的感温液体仍处于冷凝状态,阀芯完全开启,迅速排放冷凝水。
3、凝水进入疏水阀,膜盒元件内的感温液体随着温度的升高开始蒸发膨胀,内压增加使膜片带动阀芯向关闭方向移动,温度达到饱和温度之前,阀芯完全关闭阀门。
4、存在阀内的热凝水慢慢冷却降温后,膜片因内压减小而收缩,带动阀芯开启阀门,继续排放凝结水,由于阀前始终存有热凝水,形成汽水分离,无蒸汽泄漏。 cs46h膜盒式蒸汽疏水阀外形连接尺寸:
四、外形尺寸:
产品型号 |
通径 (mm) |
连接方式 |
阀体材料 |
工作压力 |
最高允许温度℃ |
外形尺寸 (mm) |
|||
L |
H1 |
H2 |
W |
||||||
CS16H-16C |
15-20 |
内螺纹 |
WCB |
0.01~1.6 |
250 |
100 |
58 |
55 |
70 |
25 |
0.01~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
32-40 |
0.01~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
50 |
0.01~1.6 |
250 |
160 |
68 |
68 |
90 |
|||
CS46H-16C |
15-20 |
法兰 |
WCB |
0.01~2.5 |
250 |
150 |
58 |
55 |
70 |
25 |
0.01~2.5 |
250 |
160 |
58 |
55 |
70 |
|||
32-50 |
0.01~2.5 |
250 |
210 |
85 |
60 |
120 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
