一、简介:

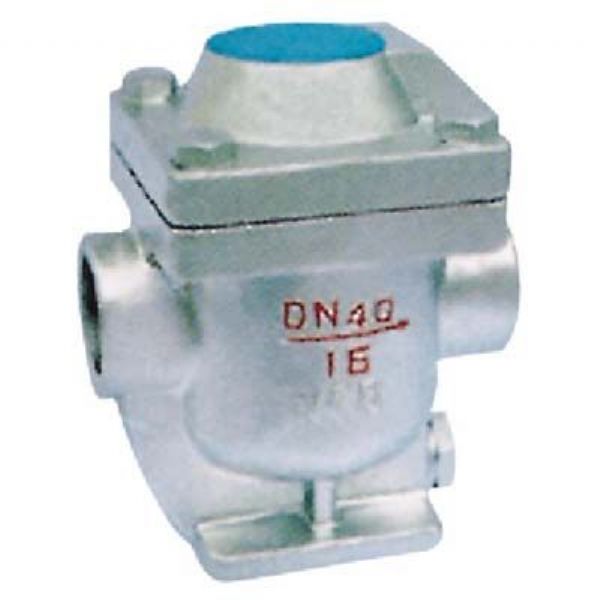

自由半浮球式蒸汽疏水阀适用于蒸汽供热设备及蒸汽管路上,能自动排除凝结水,阻止蒸汽泄漏,并能自动排除空气,广泛应用于化工、炼油、电力、轻纺、造纺待工矿企业,尤其对压力低、排量大和温度稳定性要求高,不宜滞存凝结水的蒸汽设备更为适用。 疏水阀未开始工作时,自由半浮球沉落在发射管上,当疏水处于排水状态时,蒸汽经过过滤网和发射管进入阀体,当蒸汽体积增加到一定程度时,浮力使半浮球上浮,在蒸汽压力作用下,半浮球靠向疏水喷咀将其封闭,阻止了蒸汽外逸。当大量凝结水进入阀体时,半浮球内蒸汽体积减少,此半浮球在自身重力作用下落,半浮球脱离疏水喷咀,完成了一个工作循环。继而周而复始运动,起动自动排水阻汽的目的。
二、工作原理:
自由半浮球式蒸汽疏水阀只有一个半浮球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。当装置刚启动时,管道内的空气和低温凝结水经过发射管进入疏水阀内,阀内的双金属片排空元件把球桶弹开,阀门开启,空气和低温凝结水迅速排出。当蒸汽进入球桶内,球桶产生向上浮力,同时阀内的温度升高,双金属片排空元件收缩,球捅漂向阀口,阀门关闭。当球桶内的蒸汽变成凝结水,球桶失去浮力往下沉,阀门开启,凝结水迅速排出。当蒸汽再进入球桶之内,阀门再关闭,间断和连续工作。由于阀座处于水封隔离,水汽分开,工作时无蒸汽泄漏。自由半浮球式蒸汽疏水阀用于蒸汽加热设备,蒸汽管网凝结水回收系统。
三、技术参数:
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
CS15H-16C |
16 |
1.6 |
≤350 |
蒸汽、水 |
CS45H-16C |
16 |
1.6 |
≤350 |
蒸汽、水 |
四、外形尺寸:
型号 |
DN |
L |
H1 |
H2 |
W |
CS15H-16C |
15 |
170 |
75 |
93 |
120 |
20 |
170 |
75 |
93 |
120 |
|
25 |
170 |
75 |
93 |
120 |
|
32 |
210 |
95 |
155 |
160 |
|
40 |
210 |
95 |
155 |
160 |
|
50 |
210 |
95 |
155 |
160 |
|
CS45H-16C |
15 |
230 |
75 |
93 |
120 |
20 |
230 |
75 |
93 |
120 |
|
25 |
230 |
75 |
93 |
120 |
|
32 |
270 |
95 |
155 |
160 |
|
40 |
270 |
95 |
155 |
160 |
|
50 |
270 |
95 |
155 |
160 |
|
CS45H-16(AA) |
65 |
380 |
177 |
172 |
290 |
80 |
380 |
177 |
172 |
290 |
|
100 |
380 |
177 |
172 |
290 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
