一、简介:

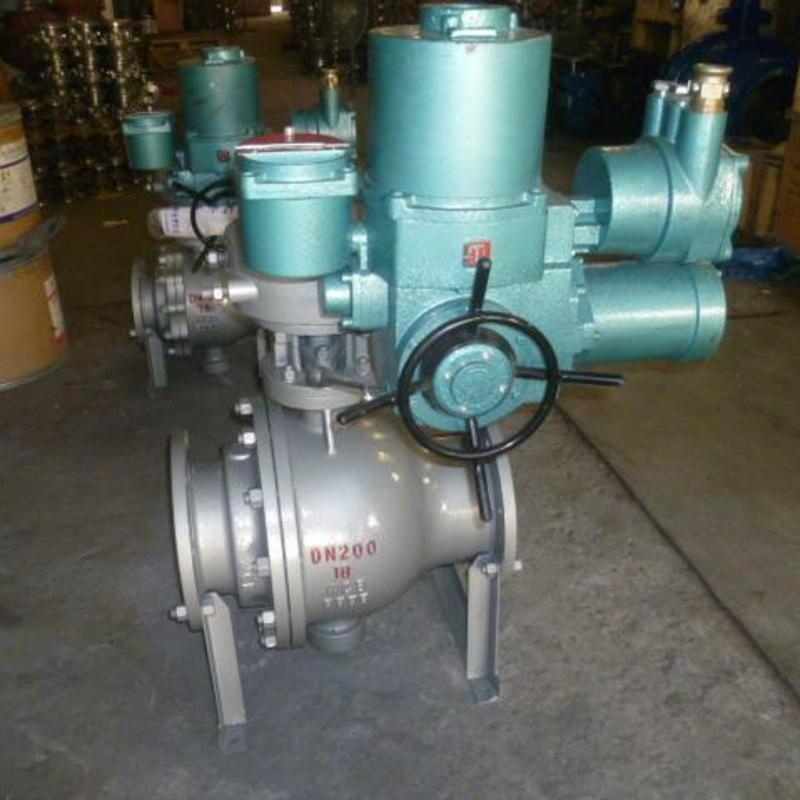

Q947MF电动卸灰球阀称为喷煤粉球阀,采用电力驱动法兰连接固定球设计,是一款专用于控制粉尘、粉末、石灰等介质的专用产品,特别适用于高炉煤粉喷吹、空气管路等系统,由于产品稳定性好、质量可靠 深受客户好评,阀座带磨损自动补偿装置,能够保证阀门的密封效果,优质材质制造的密封圈,具有高温、耐磨、使用寿命长等优点,广泛的应用在石油、化工、电力、煤矿、冶金等行业。
二、特点;
1、卸灰球阀球面进行硬化处理,提高球面的抗耐磨性。
2、采用单阀座设计,在阀体中腔不形成独立空间,排除了粉煤灰等介质在中腔的累积与球面摩擦的可能。
3,密封自动补偿:金属阀座尾端设有弹簧,当密封面磨损时,在弹簧作用下阀门继续保持良好密封
4.工作稳定:球体设置上下轴套支撑,受压后不会产生相对位移。
三、标准规范:
设计制造标准:GB/T 21385-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-200
四、零部件:
序号 |
零件名称 |
材料 |
||
Q947MF-C |
Q947MF-P |
Q947MF-R |
||
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
球板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
3 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
4 |
密封圈 |
增强聚四氟乙烯、对位聚苯 |
||
5 |
填料 |
聚四氟乙烯、柔性石墨 |
||
适用介质 |
石灰、煤粉末、煤灰 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28℃~300℃ |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
