一、简介:

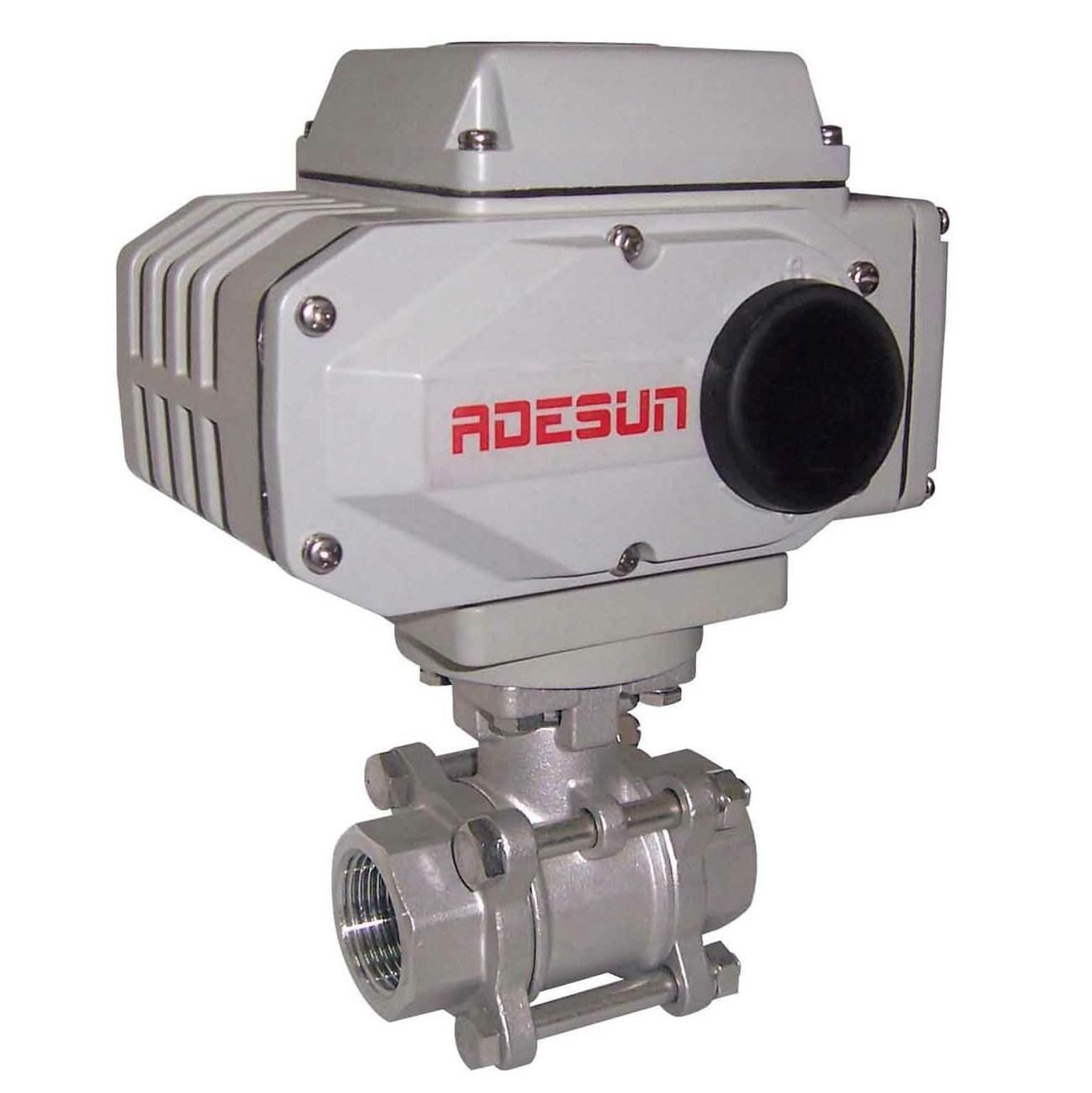

电动三片式球阀是一种(球体)绕垂直于通道轴旋转90°的阀门,其由角行程电子式电动执行器和O型阀。电动三片式球阀属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。电动三片式球阀(内螺纹连接球阀)及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、产品特点:
1.三片式电动球阀流体阻力小,是所有阀类中流体阻力小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。
三、零件材料:
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M |
碳钢 |
密封圈 |
聚四氟乙烯PTFE |
碳钢WCB |
阀盖 |
不锈钢CF8M |
聚四氟乙烯PTFE |
球体 |
不锈钢SS316 |
不锈钢SS316 |
阀杆 |
不锈钢SS316 |
不锈钢CF8M |
螺母 |
不锈钢SS304 |
FCD45 |
垫圈 |
不锈钢SS304 |
FCD45 |
手柄套 |
塑料 |
塑料 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
阀杆螺母 |
不锈钢SS304 |
B7 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
螺栓 |
不锈钢SS304 |
B8 |
四、零件尺寸及重量:
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
