一、简介：

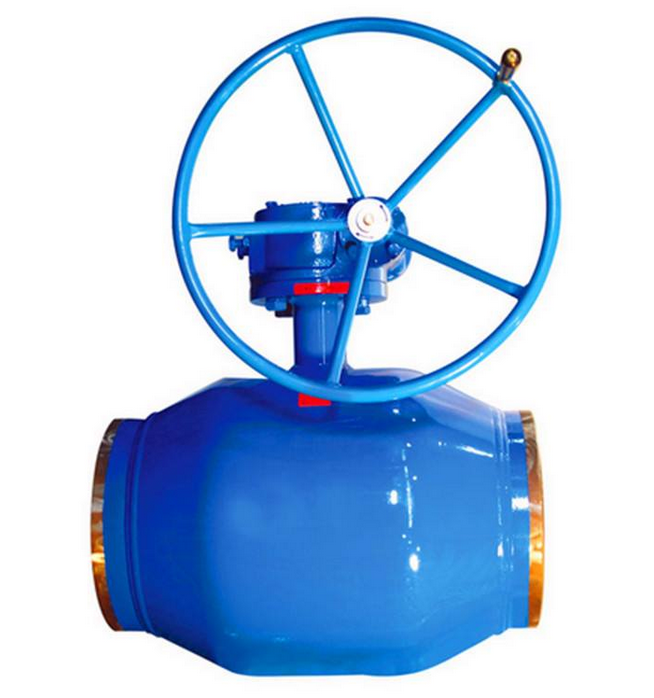

涡轮全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。 涡轮全焊接球阀不会有外部泄漏等现象，由于阀座是由碳化特氟隆密封环及咖弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高。由于阀体材料跟管道材质一样,会出现应力不均,不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏(0%)。
二、特点：
1、阀体结构整体式焊接，不会有外部泄漏现象。
2、阀座由ptfe密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。
3、阀杆的防渗漏结构、阀杆底部有1个ptfe自封密封垫和1个o型密封圈，上面有2个o型密封圈、两个ptfe密封垫组成，确保无泄露。
4、阀体材料与管道材质相同，不会出现应力不匀，也不会由于地震及车辆经过地面时而挤压变形。
5、阀体轻且易于保温。
6、直埋式球阀可以直接埋于地下，不用建高大阀门井，只需地面上设置小型浅井，大大节省施工费用及工程时间。
7、可根据管道的施工及设计要求调整阀体的长短和阀杆高度。
8、球体的加工精度非常精密操作轻便，无不良干涉。
9、有焊接和法兰两种连接方式。
10、操作方式：手柄，齿轮（垂直/水平）
11、在阀门正常操作使用的情况下，质保期20年。
三、零部件材料：
|
零件名称 |
材 料 |
||
|
阀体、阀盖、支架 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
球体 |
ZG2Cr13镀硬铬 |
ZG1Cr18Ni9Ti/HF |
ZG0Cr18Ni12Mo2Ti/HF |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
阀座 |
PTFE/2Cr13 |
1Cr18Ni9Ti /HF |
0Cr18Ni12Mo2Ti/HF |
|
填料 |
PTFE/柔性石墨 |
||
|
螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
四、性能规范：
|
设计标准 |
API6D、ASME B16.34、BS5351、ISO17292、DIN |
|
连接方式 |
RF、RTJ法兰、对焊、螺纹、承插焊 |
|
操作方式 |
手动、气动、电动、气液联动等 |
|
尺寸范围 |
2” – 48” (DN 50-DN 1200) |
|
压力范围 |
CLASS 150 – CLASS 2500 (Mpa 1.6- Mpa 42.0) |
|
材质范围 |
碳钢、不锈钢、20#钢、镍基合金钢、钴基合金钢 |
|
温度范围 |
-196℃-540℃ |
|
应用范围 |
石油、天然气、化工、石化、电站、冶金、造纸等 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
