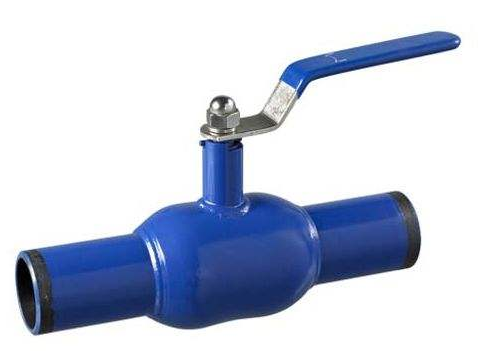

一、简介：
全焊接球阀阀体是由碳钢无缝钢管压制成型整体式焊接球阀。由于阀座是由碳化特氟隆密封环及碟形弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。 广泛用于城市燃气：燃气输出管道、主干线及各支线管道等；集中供热：大型供热设备输出管线、主干线、支线；热交换机：管道及各回路启闭；钢铁厂：各种流体管道、废气排放管道、燃气供应管道；各种工业设备：各种热处理管道、各种工业煤气和热力管道。
二、产品特点：
①一体式全焊接球阀，不会有外部泄漏等现象；
②采用浮球结构，斜面弹性垫圈保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密；
③由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化；
④密封环本体采用含量20%Carbon（碳素）的RPTFE材质，保障完全无泄漏；
⑤直埋式全焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间；
⑥可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度；
⑦球体的加工过程有先进的计算机检测仪跟踪检测，加工精密度非常精密，操作轻便；
⑧不需要维护，调整及润滑，易于安装，阀体不含沉重且不可靠的铸件。
三、零部件材料：
|
部件名称 |
材料属性 |
|
|
阀体 |
碳钢 |
ST35.8 |
|
阀杆腔 |
碳钢 |
ST35.8 |
|
球体 |
不锈钢 |
SS304 |
|
阀杆 |
不锈钢 |
SS304 |
|
密封圈 |
特氟隆 |
PTFE+20%C |
|
碟型垫片 |
锰钢 |
65Mn |
|
手柄 |
碳钢 |
WCB |
|
O型圈 |
氟橡胶 |
FPM |
|
衬套 |
四氟 |
PTFE |
四、外形尺寸：
|
DN |
PN |
L |
D |
D1 |
D2 |
H |
B |
H1 |
|
10 |
40 |
230 |
10 |
17.2 |
33.7 |
98 |
145 |
22 |
|
15 |
230 |
10 |
21.3 |
33.7 |
98 |
145 |
22 |
|
|
20 |
230 |
15 |
26.9 |
42.4 |
103 |
145 |
23 |
|
|
25 |
230 |
20 |
33.7 |
48.3 |
118 |
145 |
34 |
|
|
32 |
260 |
25 |
42.4 |
60.3 |
121 |
145 |
33 |
|
|
40 |
260 |
32 |
48.3 |
70.0 |
120 |
190 |
43 |
|
|
50 |
300 |
40 |
60.3 |
88.9 |
127 |
190 |
44 |
|
|
65 |
25 |
300 |
50 |
76.1 |
101.6 |
159 |
280 |
62 |
|
80 |
300 |
65 |
88.9 |
121.0 |
171 |
280 |
68 |
|
|
100 |
325 |
80 |
114.3 |
146.0 |
218 |
280 |
101 |
|
|
125 |
325 |
100 |
139.7 |
177.8 |
252 |
400 |
101 |
|
|
150 |
350 |
125 |
168.3 |
219.1 |
272 |
600 |
107 |
|
|
200 |
350 |
150 |
219.7 |
273 |
300 |
900 |
123 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
