一、简介:

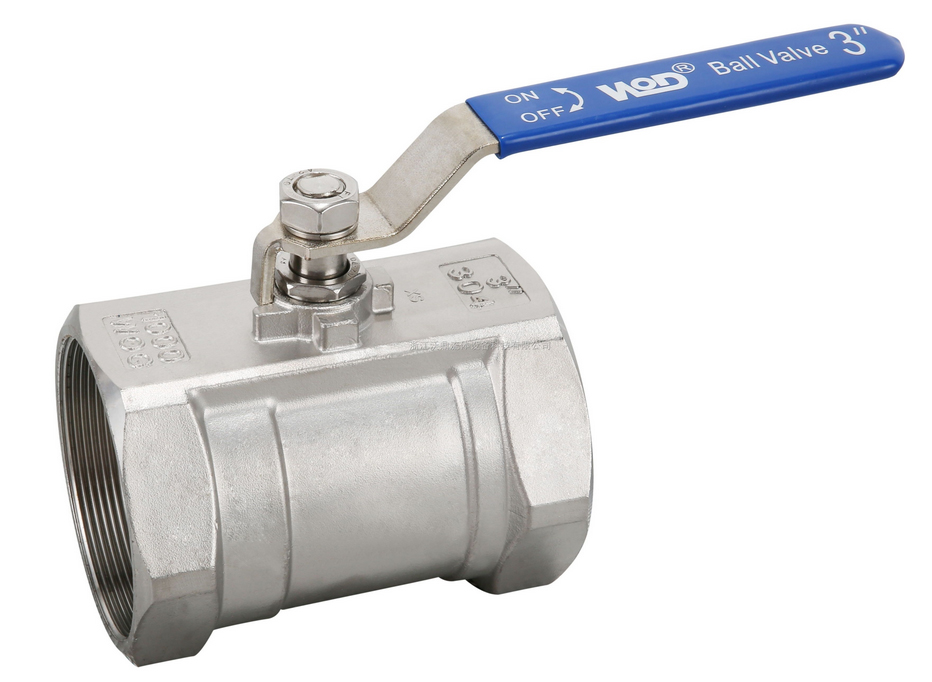

Q11F一片式球阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。广式球阀是近年来被广泛采用的一种新型阀门。一片式球阀为手动操作转角为90°旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。
二、产品特点:
1、流体阻力小,球阀是所有阀类中流体阻力zui小的一种,即使是缩径球阀,其流体阻力也相当小;
2、开关迅速、方便,只要阀杆转动90o,球阀就完成了全开或全关动作,很容易实现快速启闭;
3、阀座密封性能好。大多数球阀的密封圈都采用聚四乙烯等弹性材料制造,软密封结构易于保证启封,而且球阀的密封力随着介质压力的增高而增大;
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动而不作升降运动,阀杆的填料密封不易破坏,且阀杆倒密封的密封力随着介质压力的增高而增大;
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长;
6、可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作;
7、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒;
8、安装简便,能以任意方向安装于管道中的任意部位。
三、零部件材料:
ITEM |
PARTS |
部件 |
MATERIAL材质 |
1 |
BODY |
阀体 |
CF8/CF8M |
2 |
CAP |
阀盖 |
CF8/CF8M |
3 |
SEAT |
阀座(甲) |
RPTFE |
4 |
PACKING RING |
垫圈 |
304 |
5 |
NUT |
螺母 |
304 |
6 |
STEM |
阀杆 |
304/316 |
7 |
HANDLE |
手柄 |
304 |
8 |
WASTER |
弹簧垫圈 |
304 |
9 |
SEAT |
阀座(己) |
RPTEE |
10 |
BALL |
球 |
GF8M |
11 |
PLASTIC COVER |
手柄套 |
PLASTIC |
四、外形连接尺寸及重量:
SIZE |
D |
L |
H |
W |
WEIGHT(kg) |
1/4 ’’ |
4.6 |
39 |
22 |
80 |
0.070 |
3/8 ’’ |
6.8 |
44 |
26 |
84 |
0.115 |
1/2’’ |
9.2 |
56 |
31 |
88 |
0.175 |
3/4’’ |
12.5 |
59 |
34 |
88 |
0.255 |
1’’ |
15 |
71 |
38 |
105 |
0.395 |
1-1/4’’ |
20 |
78 |
43 |
105 |
0.680 |
1-1/2’’ |
25 |
83 |
50 |
124 |
0.805 |
2’’ |
32 |
100 |
57 |
124 |
1.315 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
