一、简介：

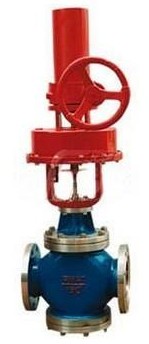

气动快速切断阀是属于气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力(0.4~0.6MPa)时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使气动快速切断阀控制更加方便、简捷。快速切断阀具有操作力大、阀体设计新颖，流阻小、额定流量系数大、许用压差大密封性能优良等优点。
二、性能指标：
|
公称通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
泄漏量 |
软密封 |
0 |
||||||||||
|
硬密封 |
1 |
3 |
5 |
7 |
9 |
|||||||
|
切断时间 S |
1～2 |
2～4 |
||||||||||
|
|
+10 |
|||||||||||
三、技术参数：
|
型号 |
ZSD-D |
ZSD-3 |
ZSD-5 |
ZSD-7 |
|
活塞直径 mm |
150 |
200 |
300 |
400 |
|
有效面积 cm2 |
175 |
305 |
700 |
1245 |
|
行程 mm |
16 |
25 |
40 |
60 |
|
进气孔螺纹 |
M16×1.5 |
M20×1.5 |
M24×2 |
|
|
zui大输出力 N |
7200 |
12800 |
29300 |
5200 |
|
可配附件 |
空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 |
|||
|
操作气源压力 KPa |
500 |
|||
四、零部件材料：
|
零件名称 |
材料 |
|
阀体、阀盖 |
ZG270-500、ZG1Cr18Ni9Ti |
|
阀杆、阀芯 |
1Cr18Ni9 |
|
密封填料 |
V型聚四氟乙烯 |
|
密封垫 |
1Cr18Ni9夹石棉板 |
|
蜗杆 |
45 |
|
O型密封圈 |
耐油橡胶 |
|
压缩弹簧 |
60Si2Mn |
|
支架 |
HT270 |
|
蜗轮箱、蜗轮、气缸、轴承盖、活塞 |
HT200 |
|
推杆 |
2Cr13 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
