一、简介：

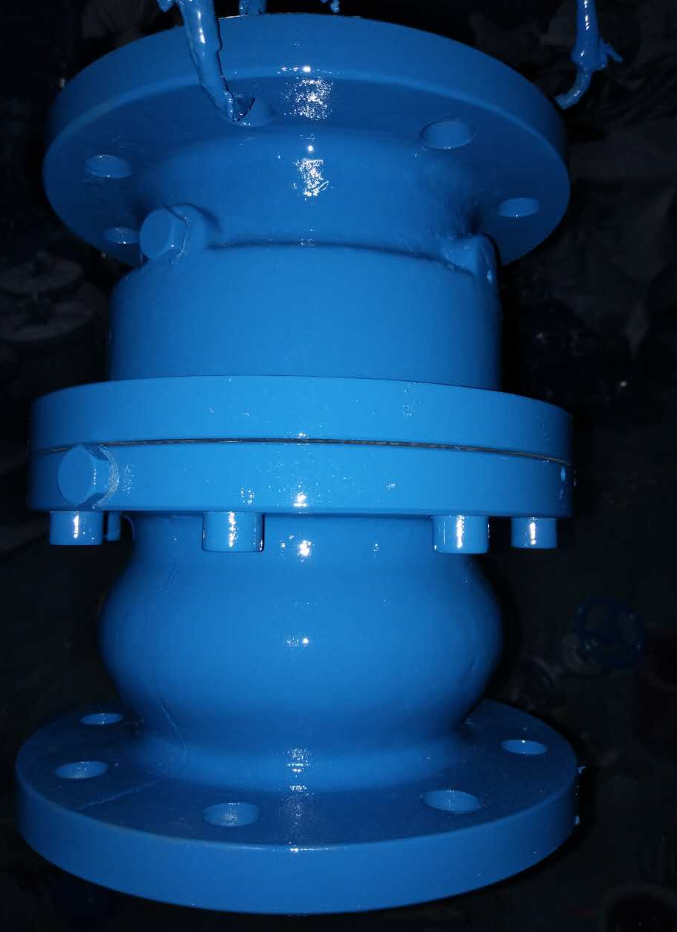

ZSGP管道式气动阀是自动化系统的主要管道元件之一，主要在管道控制介质流通上起主要切断和接通作用。适用于水、蒸汽及弱腐蚀性气体、液体等多种介质。该管道式气动阀结构简单且紧凑，构思巧妙，突破传统设计，执行机构活塞与阀芯一体制造；启闭过程中，密封面的摩擦力小；耐磨性好；启闭行程小，等于活塞的行程；启闭灵活，反映迅速，最适合于PSA设备，能在0.3秒内迅速完成启闭动作；指示直观，有反馈指示件的指示作用；安装维修方便，密封性能好，绝对零泄漏，便于远距离气动控制；阀前后压差波动小，对阀芯不 平衡力及启闭速度无任何影响，使用寿命长，最高可达250万次以上。
二、特点：
1.执行机构与阀一体化设计，双作用形式
2.结构紧凑，体积小
3.机构合理，正、反流压降均衡，介质流向不受限制
4.开关具备现场指示
5.切换速度快
6.软密封，泄露量等于零
7.可配加电磁阀门等附件
三、性能参数：
1,公称压力（Mpa）：1.0,1.6,2.5
2,流阻系数：0.04?0.06
3,控制气源压力：0.3?0.6（Mpa）
4,耗气量：22-3450ml/次
5,切换时间：0.3?0.5（s）
6,阀体材料：ZG25 ZG1cr18Ni9
7,密封材料：改为聚四氟乙稀 氟橡胶
8,使用温度：-80℃~180℃
四、结构特点及原理：
1.用途：
是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节；V型阀芯zui适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能零敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。
2. 特点
是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成；有一个近似等百比的固有流量特性；采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度；超强的剪切能力。
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
