一、简介:

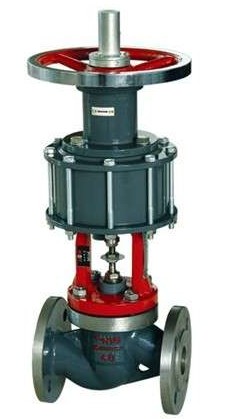

气动快速切断阀由气动活塞式执行机构和低流阻、双重密封结构的切断机构组成,执行机构动作速度快、推力大、具有弹簧复位功能、带手操作机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构,使本产品成为一类快速动作、严密闭切断、安全可靠的高性能新型切断阀。
切断阀阀芯密封面材料可分为硬密封和软密封;按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用于无颗粒状、无杂质的气体、液体介质,要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点,广泛应用于化工、石油、冶金、轻纺等工业生产过程的自动化控制系统中。
二、零部件材料:
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
主要 |
阀体、阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
填料 |
V型聚四氟乙烯(F4)、柔性石墨、 |
|||
垫片 |
增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片 |
|||
O型密封圈 |
耐油橡胶 |
|||
弹簧 |
60Si2Mn |
|||
推杆 |
2Cr13 |
|||
手轮 |
HT200 |
|||
适用工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
适用温度 |
硬密封:-30~+450℃ 软密封:-30~+180℃ |
三、技术参数:
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
阀座直径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
公称压力 MPa |
1.6 ; 4.0 ; 6.4 |
||||||||||
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
流量特性 |
快 开 |
||||||||||
执行器型号 |
ZSPA/B-1、ZSNA/B-1 |
ZSPA/B-2、ZSNA/B-2 |
ZSPA/B-3、ZSNA/B-3 |
||||||||
作用形式 |
单作用型/双作用型 |
||||||||||
气源压力MPa |
0.4-0.7 |
||||||||||
泄漏量 |
软密封:O泄漏;硬密封:10-5×阀的额定容量 |
||||||||||
切断时间S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
四、安装与维护:
1. 安装
(1)安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。
(2)在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。
(3)切断阀安装前,应先彻底清洗管道。
(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。
(5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀白重量较大或有振动的场合,要用支撑架。
(6)介质流动方向应与阀体上的箭头指向一致。气源应干燥无油。阀]应在环境温度20~5590场所使用。
2、 维护:
(1)清洗阀门:对清洗般介质, 只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。
(2)阀i ]的拆卸;将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
(3)阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。
(4)阀杆:表面损坏,只能换新。
(5) 推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。
(6) 压缩弹簧: 如有裂纹等晏响强度的缺陷,必须换新。
(7)易损零件:埴料、密封垫片与0型离, 每次检修时,全部换新。阀芯膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期般最多2-3年。
(8)阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
