一、产品简介:

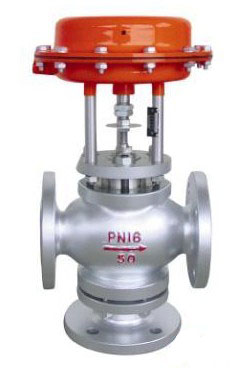

ZMQ气动三通切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
二、产品特点:
1.采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
2.阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
3.阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
4.平衡型阀内件,提高了切断阀的许用压差。
5波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
6.活塞式执行机构,操作力大,使用压差大。
三、技术参数:
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量 系数KV |
单座、双座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
套筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
||
公称压力 PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||
额定行程 (mm) |
8 |
12 |
20 |
25 |
40 |
50 |
|||||||
有效面积 (c m 2 ) |
ZMQ 型 |
100 |
200 |
400 |
600 |
1000 |
|||||||
ZSQ 型 |
100 |
125 |
160 |
250 |
|||||||||
允许泄 漏量 |
硬密封 1/h |
- 般: 10 -4 X 阀额定容量;严密型:单、双座: 1.2X10 -7 ,套筒 5X10 -6 X 阀额定容量 |
|||||||||||
软密封 |
VI 级 |
||||||||||||
允许压差 (MPa) |
ZMQ P N 正作用 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
ZMQ P N 反作用 |
6.4 |
6.4 |
3.88 |
2.47 |
2.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
|
ZSQ P N |
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
|
Z M S QM |
公称压力 |
||||||||||||
信号压力 (kPa) |
ZMQ |
0 或 250 |
|||||||||||
ZSQ |
0 或 400 ~ 600 |
四、执行标准:
法兰标准: 铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
法兰密封面型式: PN10、PN16为凸面; PN40、PN64为凹凸面、阀体为凹面。
结构长度: GB12221-89。
执行机构气信号接口: 内螺纹M10X1
阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、DIN等标准。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
