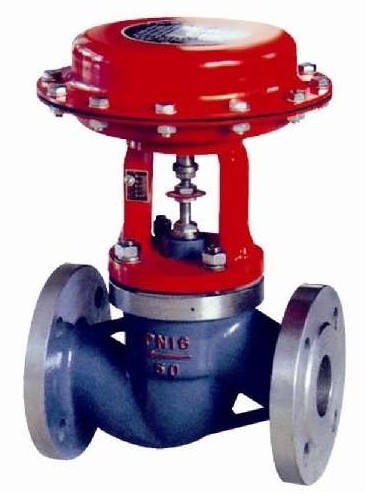

一、产品概述：
ZMAQ气动常开薄膜切断阀的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、 16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开
二、产品应用：
本产品由气动薄膜执行机构和阀体两部分组成。具有结构简单、动作灵敏、性能好、体小量轻、维修方便等特点，广泛应用于石油、化工、冶金、电力、印染、环保、食品、医药等各种行业的生产过程自动化控制和远程自动化控制环境中。
三、产品特点：
1、ZMAQ气动常开薄膜切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％
2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
3、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。
四、技术参数：
|
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
|
额定流量系数 Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
||
|
额定行程 (mm) |
8 |
12 |
20 |
25 |
||||||
|
气缸直径 (mm) |
75 |
100 |
150 |
|||||||
|
允许泄漏量 |
硬密封 (1/h) |
单座、三通： 1.2X10 -7 X 阀额定容量套筒： 5X10 -6 X 阀额定容量 |
||||||||
|
软密封 |
VI 级 |
|||||||||
|
工作温度 ( ℃ ) |
-20 ～ 200 -40 ～ 450 |
|||||||||
|
公称压力 PN (MPa) |
1.6 4.0 6.4 |
|||||||||
|
允许压差 (MPa) |
ZSQP |
单作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
|
双作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 |
||
|
ZSQM |
单作用 |
公称压力 |
||||||||
|
双作用 |
||||||||||
|
ZSQN |
单作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 |
|
|
双作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 |
||
|
信号压力 (kPa) |
0 或 400 ～ 600 |
|||||||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
