一、简介：

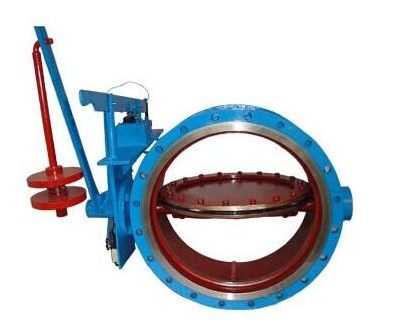

       DMF-0.1型煤气安全切断阀由密封性能良好的蝶阀电磁机构、锁定机构、重锤及重锤臂等部件组成；阀门开启时，重锤臂处于竖立位置，电源接通，重锤臂被锁定机构锁定，管道正常输气。当管道内介质压力底于规定值或系统出现异常需立即切断介质时，可通过相应的控制回路使电磁机构断电，解除锁定；重锤臂及阀板在重力的作用下，依顺时针方向落下，阀门关闭。当需要恢复供气时，将重锤臂连同重锤按逆时针方向转坚直位置，锁定机构复位，此时行程开关的接点闭合，电磁机构得电，重锤臂被锁定。阀门又呈开启状态。

二、工作特点：
1. 当阀门正常工作时,电源系统突然断电切断阀会自动快速切断。
2. 阀门能够电动开启，提高自动化程度，减轻工人操作强度。
3. 阀门开启过程中任意位置都能够接受关阀指令，将阀门快速切断。
4. 阀门控制回路接受外部联锁信号（压力低、DCS、电器设备等信号）进行联锁运行，切断煤气，以满足生产系统的安全运行要求。
5. 电磁机构工作电压为24V DC安全电压，提高系统安全性。
6. 功耗低。阀门开启后电磁机构功率<45W，发热量小，无噪声。阀门长期工作性稳定可靠，电磁机构温升<40。

三、使用方法：
1. 阀门初次安装后，阀门应保持在关闭的位置上。检查各部件是否正常，接线是否正确。
2. 阀门的接线正确时，给阀门控制箱通电，此时阀门关闭指示灯点亮，按下阀门开启按钮，阀门电动执行机构开始转动，同时阀门关闭指示灯熄灭。
3. 阀门在电动执行机构的带动下逐渐打开，当阀门全开时电磁机构得电，并带动锁定机构使阀门达到全开位置，锁定机构自锁，阀门开启指示灯亮起，进入运行状态。
4. 阀门手动关闭，需同时按下两个关闭切断阀按钮，电磁机构失电，解除锁定，重锤和重锤臂带动阀板使阀门快速关闭，此时阀门关闭指示灯亮起。
5. 将联锁开关打到联锁位置，当外部连锁信号到达时就会自动切断阀。
6. 阀门开启机构发生故障时，可以手动把重锤臂抬起，使阀门打开，进行正常的使用。

四、主要技术规格：
1、电磁铁一般按交流220V，电容量约为220VA供货（特殊要求时本厂也可供货）
2、阀的公称压力为PN0.1MPA。
3、蝶阀有关尺寸见附表1（法兰与JB81-59一致）。
4、切断时间：一秒
5、介质温度：-20~180℃。
6、环境温度：-20~60℃。

五、外形尺寸：

 百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
