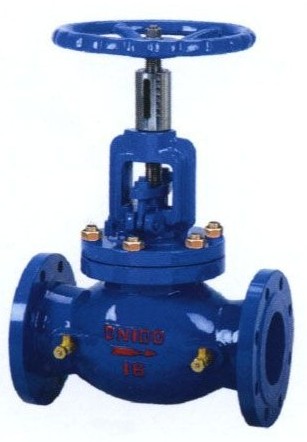

一、产品概述:
KPF手动流量平衡阀是供热系统中的理想产品,既可安装在供水管上,也可以安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。流量平衡阀是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
二、产品特点:
1、能有效的克服“大流量、小温差”的不良运行方式,提高系统能效,实现经济运行。
2、安装在水系统中,经运行前的一次调节,即可使系统流量自动恒定在要求的设定值。
3、适用于需要进行流量控制的水系统中,尤其适合于供热,空调等非腐蚀性液体介质的流量控制。
4、能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”提高供热,空调的室温合格率。

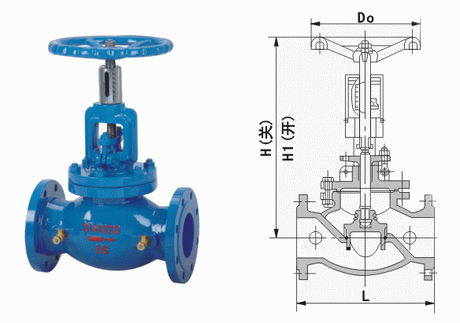

三、结构图:
四、外形尺寸:
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
787 |
914 |
978 |
1295 |
H |
150 |
160 |
182 |
192 |
250 |
264 |
380 |
413 |
446 |
540 |
623 |
687 |
782 |
914 |
968 |
1037 |
1440 |
1790 |
H1 |
160 |
170 |
197 |
207 |
270 |
284 |
410 |
448 |
506 |
595 |
688 |
762 |
867 |
1009 |
1073 |
1152 |
1440 |
1790 |
Do |
80 |
180 |
80 |
90 |
100 |
120 |
200 |
200 |
240 |
240 |
360 |
400 |
500 |
500 |
680 |
680 |
|
|
